Apakah panel MDP? Bagi sobat birolistrik yang belum memahami apakah panel MDP, anda bisa membaca artikel ini sampai selesai.

Pada sistem kelistrikan, Panel ini berperan penting sebagai distribusi daya utama dalam sebuah bangunan atau fasilitas industri. Sebagai titik awal dari sistem distribusi listrik, Panel ini menerima pasokan tegangan listrik dari sumber listrik seperti LVMDP kemudian menyalurkannya ke panel-panel distribusi lainnya atau ke beban listrik untuk memastikan energi listrik dapat digunakan dengan aman dan efisien.

Kepanjangan MDP

Sebelum kita membahas pengertian panel MDP Listrik ada baiknya terlebih duhulu kita mengetahui apa kepanjangan MDP. Kepanjangan dari MDB adalah Main Distribution Panel. Dalam bahasa indonesia Main Distribution Panel (MDP) mempunyai arti Panel Distribusi Utama. Untuk lebih jelasnya berikut kita bahas pengertian Main Distribution Panel

Pengertian Panel MDP

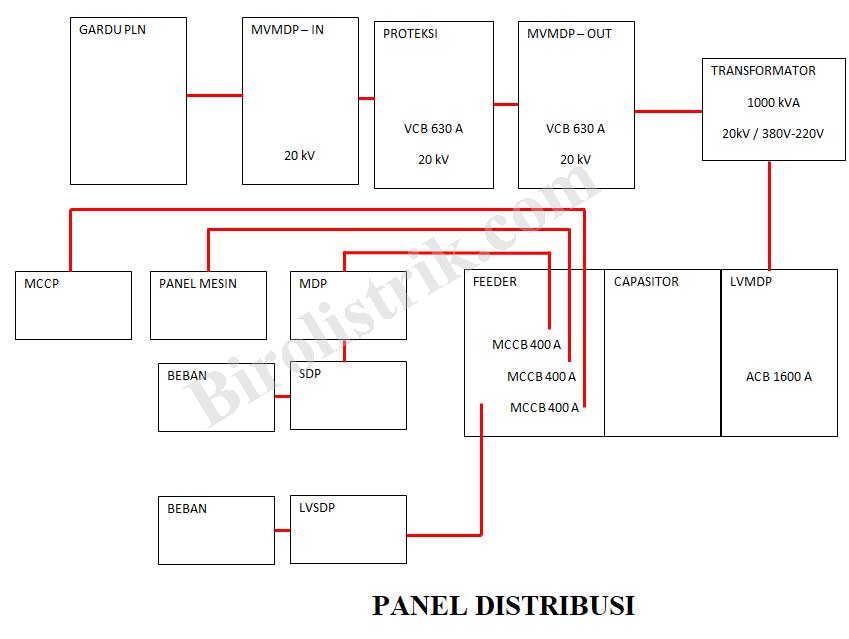

Selanjutnya pengertian Panel MDP adalah panel listrik utama yang berfungsi sebagai distribusi daya dalam suatu sistem kelistrikan. Panel listrik ini dapat pasokan listrik dari sumber LVMDP, kemudian didistribusikan ke Sub Distribution Panel (SDP) atau langsung ke beban listrik seperti mesin dan peralatan lainnya.

Fungsi Panel MDP

Seperti yang telah disebutkan bahwa secara umum panel MDP memiliki fungsi sebagai distribusi daya dalam suatu instalasi kelistrikan. Adapun fungsi utamanya adalah sebagai berikut

• Mendistribusikan Daya Listrik

Menerima dan menyalurkan daya listrik ke berbagai panel distribusi atau langsung ke beban listrik.

• Melindungi Sistem Kelistrikan

Panel ini dilengkapi dengan perangkat proteksi seperti ACB (Air Circuit Breaker), MCCB (Molded Case Circuit Breaker), dan MCB (Miniature Circuit Breaker) untuk mencegah arus lebih, korsleting, atau gangguan listrik lainnya.

• Menjaga Stabilitas Tegangan dan Arus

Mencegah lonjakan tegangan dan arus berlebih yang dapat merusak peralatan listrik.

• Mengontrol dan Memantau Konsumsi Daya

Dilengkapi dengan meteran listrik (voltmeter, ammeter, power meter) untuk memantau penggunaan daya dan mendeteksi gangguan.

• Mendukung Efisiensi Operasional

Dengan sistem distribusi yang baik, MDP membantu meningkatkan efisiensi energi dan mengurangi risiko kerusakan pada peralatan listrik.

Penggunaan MDP

MDP merupakan komponen utama dalam sistem kelistrikan yang digunakan pada gedung, pabrik, pusat perbelanjaan, dan fasilitas industri lainnya, yang memastikan distribusi listrik berjalan dengan aman, stabil, dan efisien.

Ukuran Panel MDP

Ukuran MDP Panel dapat bervariasi tergantung pada kapasitas daya, jumlah sirkuit, serta kebutuhan instalasi listrik di suatu bangunan atau fasilitas industri, serta penggunaan komponen listrik di dalamnya.

Faktor yang mempengaruhi Ukuran Main Distribution Panel:

• Kapasitas Arus (Ampere Rating)

MDP biasanya menangani arus mulai dari 100A hingga 5000A atau lebih, tergantung kebutuhan sistem.

• Jumlah dan ukuran komponen Listrik yang digunakan

Semakin banyak komponen yang digunakan seperti MCB, MCCB, atau ACB, semakin besar ukuran panel.

• Jumlah dan Ukuran Busbar

Busbar dengan kapasitas tinggi memerlukan ruang yang lebih besar untuk mengakomodasi koneksi daya utama.

• Jenis dan Lokasi Instalasi

Panel indoor biasanya lebih ringkas, sedangkan panel outdoor memiliki pelindung tambahan (IP Rating tinggi) untuk ketahanan terhadap cuaca.

Cara Kerja Main Distribution Panel (MDP)

Main Distribution Panel (MDP) bekerja sebagai pusat distribusi daya utama dalam suatu sistem kelistrikan. Panel ini menerima pasokan listrik dari LVMDP, lalu menyalurkannya ke Sub Distribution Panel (SDP) atau langsung ke beban listrik seperti mesin dan peralatan lainnya.

Tahapan Cara Kerja MDP:

1. Menerima Daya dari Sumber Utama
   • MDP menerima tegangan listrik dari sumber utama seperti LVMDP.
   • Tegangan yang masuk ke panel disalurkan melalui busbar utama untuk didistribusikan ke berbagai bagian sistem.
2. Proteksi dan Pengendalian Arus Listrik
   • Sebelum listrik didistribusikan, Air Circuit Breaker (ACB), Molded Case Circuit Breaker (MCCB), atau Miniature Circuit Breaker (MCB) berfungsi sebagai proteksi terhadap gangguan seperti arus lebih, korsleting, atau lonjakan tegangan.
   • Jika terjadi gangguan, breaker akan otomatis memutus arus listrik untuk mencegah kerusakan pada peralatan atau bahaya kebakaran.
3. Distribusi Daya ke Panel Sekunder (SDP) dan Beban
   • Setelah melewati sistem proteksi, daya listrik disalurkan melalui busbar ke berbagai panel distribusi sekunder (SDP, atau langsung ke beban).
   • Setiap jalur distribusi memiliki proteksi tersendiri untuk memastikan keamanan dalam penggunaannya.
4. Pemantauan dan Pengendalian Sistem
   • MDP biasanya dilengkapi dengan meteran listrik (voltmeter, ammeter, power meter, frequency meter) untuk memantau konsumsi daya dan kestabilan tegangan.
   • Dalam sistem modern, MDP dapat diintegrasikan dengan SCADA atau sistem monitoring otomatis untuk pemantauan jarak jauh dan kendali lebih efisien.
5. Keamanan dan Stabilitas Operasional
   • Jika terjadi gangguan seperti tegangan turun (undervoltage) atau tegangan lebih (overvoltage), Relay Proteksi akan bekerja untuk mengamankan sistem.
   • MDP juga dapat memiliki Surge Protection Device (SPD) untuk melindungi dari lonjakan tegangan akibat petir atau gangguan jaringan.

MDP memastikan listrik dapat digunakan secara efisien, aman, dan stabil untuk berbagai kebutuhan industri, perkantoran, dan gedung bertingkat. Anda dapat berkunjung ke halaman kami sebelumnya, jika anda membutuhkan informasi tentang jenis-jenis panel listrik.
