Apakah sensor ultrasonik (transducer ultrasonik)? Saat ini di toko online banyak terdapat berbagai macam transducer ultrasonik yang dirancang untuk digunakan sesuai kondisi serta kebutuhan penggunanya, baik untuk pengukuran jarak, deteksi objek, hingga pemetaan lingkungan.

Seperti yang kita ketahui bahwa sensor ultrasonik ini dikenal juga dengan sensor jarak.

Sebelum kita membahas lebih lanjut tentang sensor ini. Ada baiknya kita terlebih dahulu membahas pengertiannya.

Pengertian Sensor Ultrasonik

Pengertian sensor ultrasonik adalah suatu alat yang digunakan untuk mendeteksi keberadaan atau mengukur jarak sebuah objek dengan menggunakan gelombang suara (sinyal ultrasonik)  dengan frekuensi tinggi. Sensor ini bekerja dengan cara memancarkan gelombang suara di atas batas pendengaran manusia, kemudian mengukur waktu yang diperlukan gelombang untuk memantul kembali setelah mengenai objek.

Macam-macam sensor ultrasonik

Di pasaran terdapat macam-macam sensor ultrasonik. Keberagaman dari tranduser ultrasonik ini tergantung dari spesifikasinya,  seperti jangkauan sensor (jarak maksimal sensor ultrasonik maupun jarak minimal sensor ultrasonik). Selain itu sensor ini terdapat juga dalam berbagai ukuran (fisik) baik berukuran besar maupun kecil.

Berikut adalah jenis-jenis sensor ultrasonik yang sering dijumpai di pasaran beserta kegunaannya:

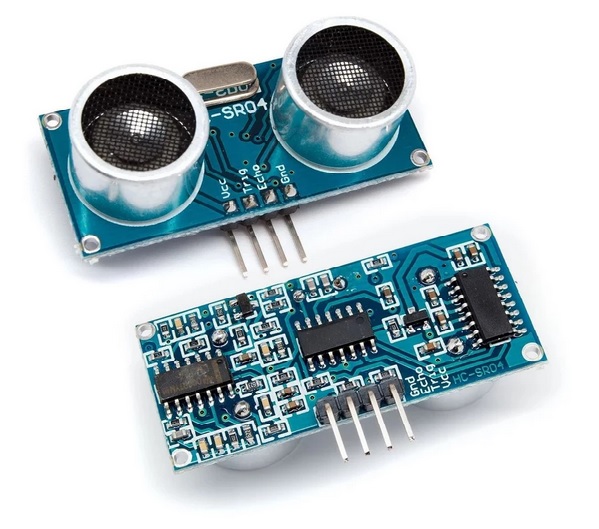

1. Sensor HC SR04

Sensor jarak ultrasonik HC SR04 merupakan sensor yang populer di kalangan pembuat dan penggemar elektronika. HC-SR04 ini menggunakan empat pin yaitu VCC, GND, Echo, dan Trigger.

Sensor ini berfungsi untuk mengukur jarak dengan cara mengirimkan pulsa ultrasonik dan menghitung waktu yang diperlukan untuk pantulan kembali.

Sensor ini memiliki spesifikasi sebagai berikut

• Tegangan Kerja : DC 5V
• Arus Kerja 15mA
• Frekuensi Kerja: 40Hz
• Jangkauan Maksimum: 4m
• Jangkauan Minimum: 2cm
• Sudut Pengukuran: 15 derajat
• Sinyal Input Pemicu: 10µS pulsa TTL
• Dimensi: 45 x 20 x 15mm

Aplikasi: Robotika, sistem penghindar tabrakan, sistem parkir otomatis. Harga: Sangat terjangkau dan banyak digunakan dalam proyek DIY.

2. Sensor SRF05

Sensor SRF05 dengan prinsip kerja yang mirip dengan HC-SR04, tetapi dengan sedikit perbedaan dalam penggunaan dan arsitektur.

Spesifikasi:

• Pin Trigger Format: 10 uS pulsa digital
• Frekuenci suara: 40 kHz
• Echo Pin Output: 0-Vcc
• Jangkauan : 2cm to ~4.5m
• Resolusi pengukuran: 0.3cm
• Sudut pengukuran: up to 15 deg
• Measurement Rate: 40 Hz
• Suplai Tegangan: 4.5V to 5.5V
• Suplai arus: 10 to 40mA
• Konektor: 5 pin standar male konektor yang mana dapat dapat disambungkan secara langsung ke breadboards.
• Arus static : kurang dari 2mA

Trans ini berfungsi untuk mengukur jarak dengan mengirimkan gelombang ultrasonik dan mengukur waktu yang dibutuhkan untuk gelombang tersebut kembali.

Aplikasi: Sistem deteksi jarak pada robot, aplikasi pengukuran otomatis.

3. Sensor Water Proof JSN-SR04T

• Tegangan Operasi: DC 3.0-5.5V
• Arus Kerja: <8mA
• Frekuensi emisi akustik: 40khz
• Jarak pembacaan terjauh: 4.5 m
• Titik Buta: 25cm
• Kabel: + 5V (catu daya positif)
• Trig (sisi kontrol) RX
• Gema (penerima) TX
• GND (negatif)
• Ukuran Modul: 41mm * 28.5mm
• Resolusi: sekitar 0.5 cm
• Sudut: kurang dari 50 derajat
• Suhu kerja: -10 ~ 70 °
• Suhu penyimpanan: -20 ~ 80 °

Fitur JSN-SR04T:

•  ukuran kecil, mudah digunakan
• tegangan rendah, konsumsi daya rendah;
• akurasi tinggi
• kuat lag data
• terintegrasi dengan kabel tertutup probe tahan air, cocok untuk basah, engukuran pada lingkungan yang ekstrem.

Aplikasi JSN-SR04T:

• jarak horisontal
• menghindari rintangan, kontrol otomatis
• objek mendekat, ada yang dirasakan
• kontrol lalu lintas
• keamanan, kontrol industri
• kecerdasan buatan, dan penelitian

4. MaxBotix MB1010 (LV-MaxSonar-EZ)

Sensor dari MaxBotix ini berkualitas tinggi. Sensor ini dirancang untuk memberikan pengukuran jarak yang lebih presisi dengan akurasi tinggi.

Adapun fungsi dari sensor ini sama seperti sensor ultrasonik lainnya yaitu mengukur jarak dengan cara mengirimkan gelombang ultrasonik dan menerima pantulan untuk menentukan jarak objek.

Kemampuan mengukur jarak: 20 cm sampai 6,45 meter.

Aplikasi penggunaan sensor ini seperti pada robotika, kendaraan otonom, pengukuran level cairan, sistem parkir otomatis. Keunggulan: Akurasi tinggi dan ketahanan terhadap gangguan lingkungan.

5.  Parallax PING

Transducer ultrasonik dari Parallax ini menggunakan satu pin untuk pengiriman dan penerimaan sinyal ultrasonik, dengan desain yang lebih sederhana dan mudah digunakan.

Adapun fungsi dari transducer ini untuk mengukur jarak objek dengan memantulkan gelombang ultrasonik dan mengukur waktu yang diperlukan untuk pantulan kembali.

Kemampuan pengukuran: 2 cm hingga 3 meter.

Diaplikasikan pada Robotika, pengukuran jarak otomatis, sistem pemetaan lingkungan.

6. Sensor GROVE Ultrasonic Ranger

Transducer ini merupakan platform pengembangan Grove yang memudahkan untuk integrasi dengan berbagai jenis mikrokontroler, seperti Arduino atau Raspberry Pi.

Sensor ini mengukur jarak dengan cara mengirimkan gelombang ultrasonik serta menghitung pantulan gelombang.

Adapun rentang pengukuran sensor ini adalah: 3 cm hingga 3 meter.

Sensor ini bisa diaplikasikan sebagai pengukuran jarak untuk robot dan sistem otomatis berbasis Grove.

7. URM37

URM37 merupakan modul transducer ultrasonik yang kuat dengan kompensasi suhu internal untuk memastikan pengukuran jarak yang akurat dalam aplikasi perubahan suhu

Sensor ultrasonik URM37 ini yang dapat mengukur jarak dalam kondisi tertentu dengan menggunakan algoritma khusus untuk mengurangi kebisingan dan meningkatkan akurasi.

Sensor ini berguna untuk mengukur jarak dan objek dengan lebih sensitif dan akurat dalam kondisi lingkungan yang sulit.

Jangkauan pengukuran: 1 cm hingga 3 meter.

Aplikasi dari sensor ini adalah penggunaan sensor ini di robot otonom, kendaraan tanpa pengemudi, dan peta.

8. LV-MaxSonar-EZ1

Sensor jarak dari MaxBotix ini mempunyai resolusi tinggi yang dirancang untuk penggunaan jarak dekat dengan akurasi tinggi.

Fungsi dari sensor ini adalah untuk mengukur jarak dengan cara memancarkan gelombang ultrasonik dan menerima pantulan.

Jangkauan pengukuran sensor ini adalah 6 cm hingga 6 meter.

Aplikasi sensor ini:  Aplikasi robotik, sistem pemantauan ketinggian, aplikasi keamanan dan pengukuran jarak tingkat lanjut.

9. SEN-13742

SEN-13742 merupakan sensor ultrasonik yang digunakan untuk mengukur jarak dan mendeteksi objek dengan presisi tinggi dan toleransi kesalahan rendah.

Fungsi dari sensor ini adalah mengukur jarak dengan menggunakan metode echo seperti pada sensor lainnya.

Jangkauan pengukuran sensor 30 cm hingga 3 meter.

Aplikasi: Sistem parkir otomatis, sistem anti tabrakan, dan robotika.

10. Senor RS485 0-5V 4-20mA

Nama Merek dari sensor ini adalah LanYuXuan DIY.

Asal : Cina (Asal)

Sertifikasi : CE

Tempat Asal : Beijing, Cina

Nama Merek : BGT

Nomor Model : HSTL-ES

Nama Produk : RS485 0-5V 4-20mA

Sensor ultrasonik ini dapat digunakan untuk mengukur ketinggian air menggunakan sinyal ultrasonik dari jarak jauh.

Jangkauan pengukuran maksimum: 10m (lingkungan bersih, permukaan objektif stabil dan halus)

Sinyal keluaran: 4-20mA;0-5V;RS485/RS232

Suhu pengoperasian: -10~50

Daya pengoperasian: DC24V/300mA, atau DC12V/300mA

Akurasi deteksi: 0.5%F.S (pada 25 , dua kali di luar area buta)

Tingkat perlindungan : IP65

Sensor tingkat ultrasonik digunakan untuk penginderaan tingkat non-kontak cairan yang sangat kental, serta padatan curah. Sensor ini juga banyak digunakan dalam aplikasi pengolahan udara untuk mengontrol pompa dan pengukuran aliran saluran terbuka.

Sensor jenis ini digunakan untuk penginderaan tingkat non-kontak cairan yang sangat kental, serta padatan curah. Mereka juga banyak digunakan dalam aplikasi pengolahan udara untuk kontrol pompa dan pengukuran aliran openchannel.

Sensor memancarkan gelombang akustik dengan frekuensi tinggi (20 kHz hingga 200 kHz) yang dipantulkan kembali dan terdeteksi oleh transduser pemancar.

Adapun fitur sensor ini: Sensor ini memiliki Jangkauan hingga 60 meter,Pengukuran tingkat atau bahan, Stabilitas yang baik, Kecepatan respon disesuaikan, Instalasi mudah

Aplikasi dari sensor ini untuk pengukuran tingkat udara sungai, pengukuran tingkat udara danau.

Dari jenis-jenis sensor tersebut dapat ditarik kesimpulan bahwa transducer ultrasonik di pasaran memiliki beragam varian yang cocok untuk berbagai aplikasi, mulai dari pengukuran jarak dasar hingga aplikasi lebih canggih dalam robotika, kendaraan otonom, hingga pemetaan lingkungan.

Pemilihan transducer ultrasonik yang tepat tergantung pada kebutuhan spesifik, seperti jarak jarak, akurasi, ketahanan terhadap kondisi lingkungan, serta kemudahan integrasi dengan sistem yang digunakan.

Harga sensor ultrasonik

Harga sensor ultrasonik ini beragam. Keragaman harganya tergantung dengan tingginya tingkat spesifikasinya. Harga sensor ultrasonik jarak 10 meter tentu lebih mahal jika dibandingkan dengan harga sensor ultrasonik dengan jarak 6 meter.

Demikianlah penjelasan mengenai sensor ultrasonik. Semoga dapat membantu anda mengenal macam-macam sensor.
