Nomenklatur kabel. Untuk dapat mengartikan kode nomenklatur kabel, dapat dilakukan dengan melihat lokasi kode hurufnya. Selain itu juga dibutuhkan juga arti kode nomenklatur yang dapat dilihat pada artikel kami sebelumnya yaitu tentang nomenklatur kabel listrik.
Letak posisi huruf pada kode yang terbaca pada kabel listrik membedakan arti dan spesifikasinya. Contohnya seperti kabel NYM. Kode kabel NYM mempunyai arti yang berbeda dengan NMY meski Notasi huruf yang tersusun terlihat sama.
Untuk memahaminya anda dapat memahami panduan dasar berikut:
Kode yang terdapat pada kabel listrik ada yang terdiri dari 3 digit, 4 digit dan bahkan 5 digit. Namun Jika diketahui jumlah kode kabel listrik terdiri atas maksimal 9 digit atau (5 kode), yaitu ab cd ef g hi.
Adapun maksud kode tersebut adalah (lihat arti kode masing-masing digit di nomenklatur kabel listrik):
Kode pada pasangan huruf pertama (ab)
Kode pada pasangan huruf pertama mengacu pada tipe konduktor (conductor type) yang digunakan.
Contoh: Kabel NYA, NYY, NGA, NYAF, serta jenis kabel lainnya yang mempunyai huruf N di awal notasi. Maksud dari N adalah kabel mempunyai konduktor tembaga, sedangkan kabel yang diawali dengan kode NA seperti NAYY adalah jenis kabel berkonduktor aluminium.
Kode huruf kedua (cd)
Kode huruf kedua mengacu pada tipe insulasi (insulation type), misalnya apakah insulasinya menggunakan bahan karet seperti PVC, XLPE, dan lain sebagainya.
Kode huruf ketiga (ef)
Kode huruf ketiga (ef) mengacu pada tipa pelindung atau perisai (armoring type). Contohnya adalah Huruf B pada kabel NYBY artinya kabel tersebut memiliki perisai pita baja.
Kode huruf keempat (g)
Kode huruf keempat (g) mengacu pada desain atau tujuan menggunakan jenis kabel tersebut. Contohnya adalah Huruf T pada kabel NYMT yang artinya kabel tersebut digunakan untuk kawat gantung.
Kode huruf terakhir (hi)
Kode huruf terakhir (hi) mengartikan tipe pelindung luar (outer sheath type).
Contoh arti kode kabel listrik (nomenklatur kabel)
Berikut adalah contoh arti kode kabel listrik (nomenklatur kabel)
1. kode kabel NYM
Kode kabel NYM adalah kabel dengan inti tembaga (N), dengan menggunakan bahan isolasi PVC (Y) dan Selubung PVC untuk kabel luar (M). Kabel ini bisa berinti serabut atau tunggal
2. Kode Kabel NYY
Kode kabel NYY artinya adalah
N = kabel dengan inti tembaga,
Y = dengan menggunakan bahan isolasi PVC
Y = kabel tersebut mempunyai selubung luar isolasi PVC
3. Kode HY pada jenis kabel NYYHY
Kode NYYHY pada kabel terdiri dari 4 digit kode yaitu N, Y, Y, dan HY.
- Sedangkan kode N menunjukkan material inti kabel berbahan tembaga.
- Kode Y menunjukkan menggunakan bahan isolasi PVC
- Kode Y yang ketiga menunjukkan selubung luar isolasi PVC
- Kode HY ini menunjukkan bahan selubung luar kabel yang dibuat dari bahan buatan.

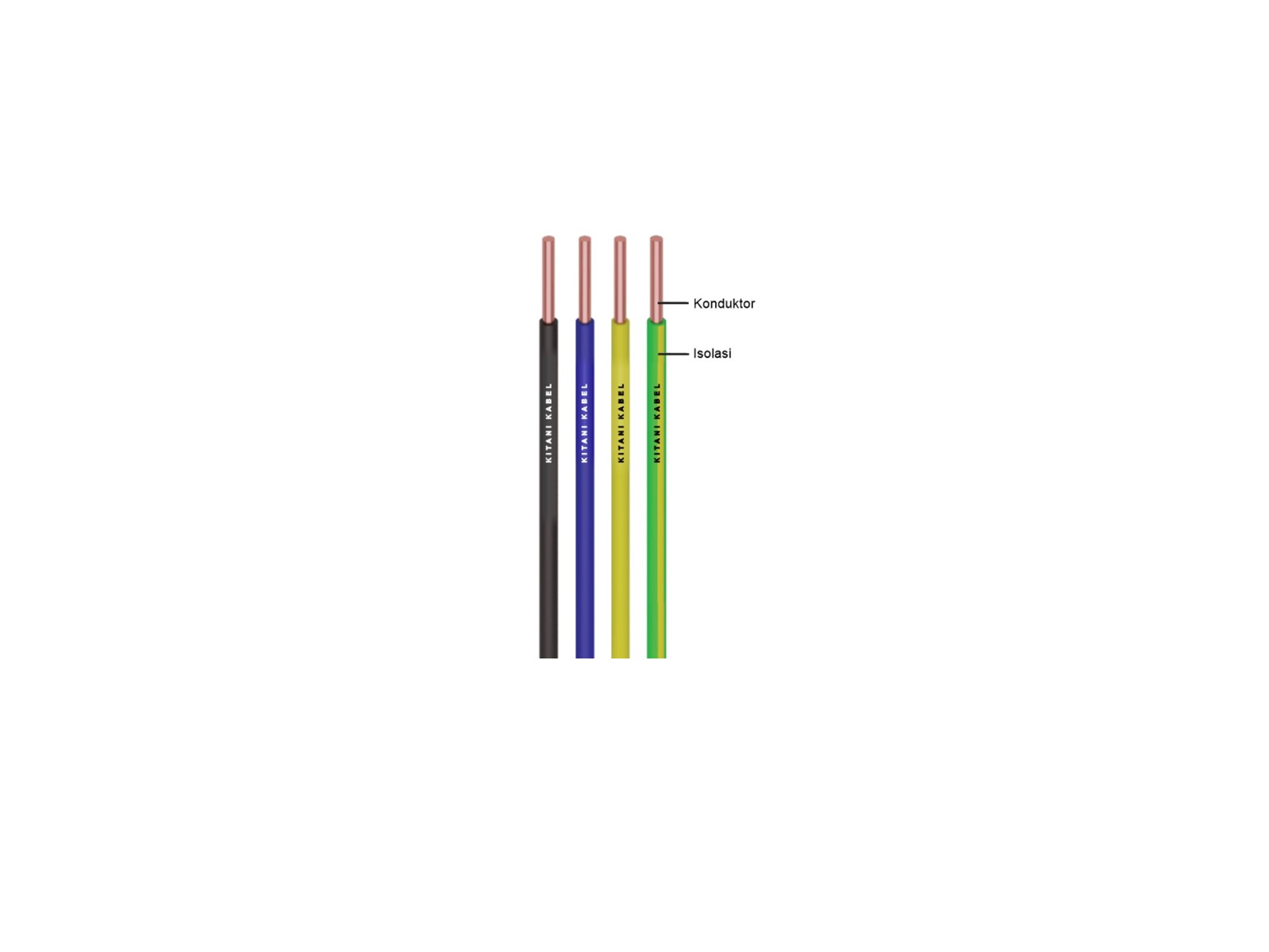

4. Nomenklatur kabel N Y A
Kode Nomenklatur Kabel NYA terdapat 3 digit notasi yaitu N, Y dan A yang mana:
N = Kabel memiliki inti tembaga
Y = Isolasi kabel tersebut berbahan PVC
A = Kabel berinti tunggal
Sehingga kode kabel listrik NYA dapat diartikan bahwa kabel tersebut berinti tembaga, mempunyai inti satu (tunggal) yang diselubungi isolasi PVC.
5. Kode kabel listrik serabut / Kode Kabel NYAF
Berikut arti kode kabel NYAF / Kode kabel serabut:
- N = Kabel memiliki inti tembaga
- Y = Mempunyai Isolasi dengan bahan PVC
- A = Merupakan kabel tunggal
- F = Penghantar dengan kawat halus (serabut)
Sehingga, kabel listrik dengan kode NYAF adalah kabel listrik dengan inti tembaga serabut berinti satu (tunggal) serta diselubungi oleh isolasi berbahan PVC satu lapis.
6. Kode kabel NGA
- N = Kabel dengan inti tembaga
- G = Isolasi berbahan karet
- A = Kabel tunggal
Jadi, kabel dengan kode nomenklatur NGA adalah kabel berinti tembaga, berinti satu (tunggal) dengan isolasi berbahan karet.
7. Kode kabel NYMHY
- N = Kabel dengan inti tembaga
- Y = Isolasi berbahan PVC
- M = Inti kabel lebih dari satu
- HY =bahan selubung luar kabel yang dibuat dari bahan buatan
8. Kode kabel NYRGbY
N = Kabel dengan inti tembaga
Y = Isolasi berbahan PVC
R = Pelindung / Perisai dari bahan kawat baja bulat
Gb = Dililit / spiral plat baja
Y = Isolasi luar berbahan PVC
Jadi, kode huruf pada kabel NYRGbY adalah kabel berinti tembaga dengan isolasi PVC, dan ber-inti tunggal atau lebih dari satu, berperisai atau pelindung kawat baja bulat, dililit dengan plat baja, dan ber-isolasi bagian luar PVC.
12. Kode kabel NYFGbY
- N = Kabel berinti tembaga
- Y = Isolasi berbahan PVC
- F = Pelindung kawat baja pipih
- Gb = Dililit / spiral plat baja
- Y = Isolasi luar berbahan PVC
Jadi, kabel NYFGbY adalah kabel dengan ber-inti tembaga dengan isolasi PVC, dan ber-inti lebih dari satu, dengan pelindung pelat baja pipih atau dililit pelat baja, dengan isolasi bagian luar PVC.
NB : Terdapat hal yang perlu diperhatikan bahwa kode huruf yang sama hurufnya namun letaknya berbeda mempunyai arti yang berbeda.
Contohnya Kode huruf F yang terdapat pada kabel NYAF berada pada posisi huruf keempat (terakhir) yang artinya memiliki arti penghantar kawat halus (serabut), sedangkan kode huruf F pada kabel NYFGbY berada pada posisi urutan huruf ketiga yang memiliki arti mempunyai pelindung kawat baja pipih.
Dan berikut ini, beberapa kode kabel yang ber-inti kabel berbahan aluminium
1. NFA
Kabel ber-inti aluminium untuk pemasangan jaringan udara
2. NFA2X
Kabel ber-inti aluminium yang digunakan untuk pemasangan jaringan udara dengan isolasi XLPE.
3. NFA2X-T
Kabel ber-inti aluminium yang berguna untuk pemasangan jaringan udara, dengan isolasi XLPE. dengan kawat gantung.
4. AAAC
Kabel AAAC atau All Aluminium Alloy Conductor adalah kabel ber-inti aluminium yang dipilin, mempunyai daya tarik yang kuat, dan juga tahan karat.
Kode angka yang menentukan jumlah dan ukuran kabel
Selain kode huruf, juga terdapat kode angka pada kabel listrik, kode angka ini dibuat untuk menunjukkan jumlah kabel dan ukuran diameternya.
Contohnya seperti NYA 1 x 1,5mm² atau NYM 2 x 1,5mm² Atau pada kabel aluminium terdapat kode angka seperti NFA2X 4 x 25mm² atau NFA2X-T 3 x 35mm² + 1 x 25mm².
Kode angka pada kabel NYM 2 x 1,5mm²
tersebut mempunyai arti bahwa kabel NYM ini memiliki inti sebanyak 2 buah kabel di dalamnya, dengan luas penampang kabel tersebut masing-masing berukuran 1,5 mm².
Kode angka pada kabel NYA 1 x 1,5mm² tersebut mempunyai arti bahwa kabel NYA ini memiliki inti sebanyak 1 buah kabel di dalamnya dengan luas penampang kabel tersebut berukuran 1,5 mm².
Kode kabel NFA2X 4 x 25mm² memberikan arti bahwa kabel tersebut memiliki 4 buah inti kabel di dalamnya, dengan ukuran penampang masing-masing inti kabel sebesar 25mm².
Kode kabel NFA2X-T 3 x 35mm² + 1 x 25mm² memberikan arti bahwa kabel tersebut mempunyai 4 buah inti kabel di dalamnya, 3 buah inti kabel dengan ukuran penampang sebesar 35mm² (sebagai kabel phase), dan 1 buah kabel dengan ukuran penampang sebesar 25mm² (sebagai kabel netral).
Demikianlah arti kode yang terdapat pada kabel listrik. Kode Nomenklatur pada kabel listrik terdapat juga pada tabel KHA kabel yang berguna untuk menentukan berapa kuat hantar arus yang digunakan dalam instalasi listrik anda.
