Salah satu macam macam sensor berdasarkan fungsinya adalah sensor kecepatan (sensor speed). Pada artikel yang telah lalu kita membahas tentang macam-macam sensor. Dari berbagai macam sensor yang ada pada artikel tersebut, salah satunya adalah sensor kecepatan. Berikut ini sensor kecepatan:

Jenis Jenis Sensor Kecepatan

Ada banyak jenis jenis sensor kecepatan saat ini. Dari berbagai jenisnya tersebut, objek yang diukur oleh sensor kecepatan ini terdiri dari berbagai macam yang di antaranya adalah:

Sensor Kecepatan Angin

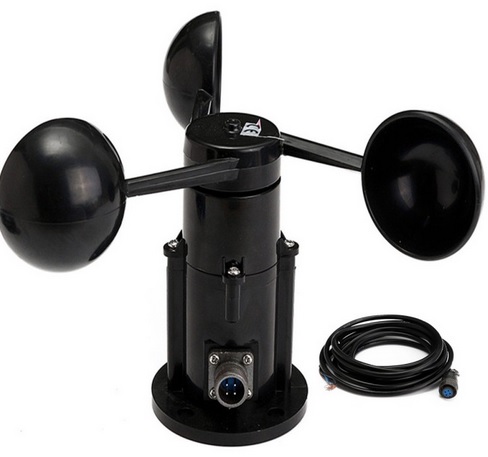

1. Sensor Anemometer

Sensor kecepatan angin atau yang dikenal juga dengan sensor anemometer adalah sensor yang dapat mengukur kecepatan angin. Biasanya selain dapat mengukur kecepatan angin sensor ini juga dapat mengukur arah gerakan angin.

Sensor anemometer yang terdiri dari desain fisik sensor yang berbentuk cup atau terkadang berbentuk baling-baling (kipas) anemometer di dalamnya terdapat sensor optocoupler yang akan membaca kecepatan angin berdasarkan pada kecepatan putaran cup anemometer per satuan waktu. Saat cup anemometer tersebut berputar maka sensor optocoupler yang terdapat pada cup tersebut akan membaca kecepatan putaran angin tersebut yang mana nantinya kecepatan tersebut akan dihitung oleh kontroller dalam persatuan waktu . Hasil keluaran pembacaan oleh kontroller tersebut berupa data kecepatan angin dalam satuan (m/s).

Anda bisa mendapatkan informasi lebih lanjut mengenai sensor ini, mulai dari spesifikasinya sampai cara menggunakannya dengan kontroller seperti arduino di situs ini.

2. Sensor Kecepatan Udara PixHawk Px4 Diferensial Pitot Tube

Sensor Kecepatan Udara PixHawk Px4 Diferensial Pitot Tube (New Differential Airspeed Meter/Sensor Head Pitot Tube for Pixhawk Px4 Flight Controller) adalah sensor yang dapat mengukur kecepatan udara. Sensor ini tergolong mahal harganya karena sensor ini biasanya digunakan pada pengendali penerbangan. Berikut adalah spesifikasi dari sensor ini:

Modul sensor ini bekerja dengan mengadopsi cara kerja sensor perbedaan tekanan digital. Sensor ini menggunaka komunikasi serial I2C, yang cocok untuk Pixhawk serta mendukung firmware asli Px4.

Pixhawk PX4 PIX Sensor Kecepatan Udara IMU Kit PITOT untuk Pengendali Penerbangan Autopilot

Update Airspeed Sensor Breakout Board yang menggunakan IMU sinyal diferensial digital, komunikasi 12C, cocok untuk Pixhawk menggunakan firmware PX4.

Sensor ini sangat berbeda dengan sinyal diferensial Analog APM. yang tidak kompatibel dengan APM. jadi pastikan sebelum membeli.

3.  Sensor Kecepatan Udara Du MPXV7002DP APM2.5 APM2.52

Sensor Kecepatan Udara Du MPXV7002DP APM2.5 APM2.52 ini juga merupakan sensor  yang digunakan dalam pengendali penerbangan.

Sensor Kecepatan Motor

Sensor Kecepatan motor ini terdiri dari berbagai jenis dalam bentuk modul elektronik yang siap digunakan oleh kontroller (seperti arduino). Adapun Modul-modul sensor kecepatan motor ini di antaranya adalah:

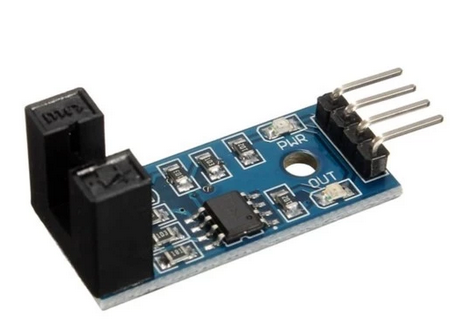

1. Modul Sensor Optocoupler Speed Kecepatan Module IR Motor Count Counter Tacho

Sensor Optocoupler Speed Kecepatan Module IR Motor Count Counter Tacho merupakan sensor yang digunakan untuk mengukur kecepatan motor, sensor ini dalam mengukur kecepatan motor membutuhkan encoder sebagai alat bantu untuk pengukuran kecepatan motor. Sensor ini memiliki 4 pin yang digunakan untuk pengukuran. 4 Pin tersebut terdiri dari power, ground, output D0 dan pin A0 (tidak digunakan). Output D0 ini akan memberikan sinyal HIGH (jika dihubungkan dengan LED akan menyala) jika tidak ada penghalang pada infrared yang dihasilkan oleh optocoupler.

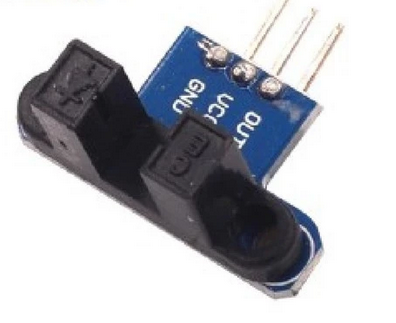

2. Modul Sensor Kecepatan Optocoupler 3 pin Speed Sensor

Modul Sensor Kecepatan Optocoupler 3 pin Speed Sensor adalah sensor yang digunakan untuk mengukur kecepatan motor, cara kerjanya hampir sama seperti sensor kecepatan motor dengan 4 pin. Hanya saja pin sensor ini hanya 3 pin yang terdiri dari (VCC, GND dan OUT).

3. Photoelectric Speed Encoder Sensor Kecepatan Encoder Disc High Quality

Photoelectric Speed Encoder Sensor Kecepatan Encoder Disc High Quality ini juga adalah sensor untuk mengukur kecepatan motor. Saat artikel ini dibuat, sensor ini merupakan brand yang terbaru dan mempunyai kualitas yang tinggi. Memiliki 100 titik pengukuran (sehingga lebih akurat) pada encodernya.

Modul sensor ini memiliki 4 pin yang mana pin-pin tersebut berfungsi untuk VCC, GND, O1 dan O2. Adapun sinyal keluaran dari output modul ini adalah 5Vp-p

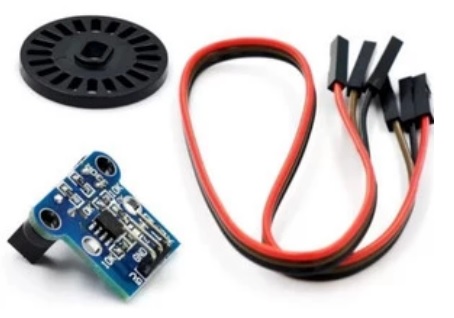

4. Sensor Hc020k Kecepatan Rotary Encorder Photo Motor

Modul Sensor Hc020k Kecepatan Rotary Encorder Photo Motor digunakan untuk mengukur kecepatan putaran Motor DC, sensor ini membutuhkan encoder dalam mengukur kecepatan motor DC.  Modul ini bekerja pada tegangan: 4,5 – 5,5 Volt

Jika anda tertarik untuk mengetahui dan mempelajari sensor ini, mulai dari spesifikasinya sampai cara menggunakannya dengan kontroller seperti arduino anda bisa mencarinya pada situs kami.

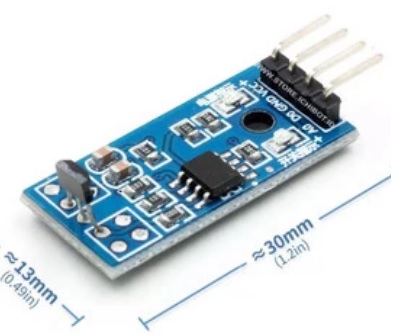

5. Hall Sensor 3144E Sensor Kecepatan Motor DC

Modul Hall Sensor 3144E Sensor Kecepatan Motor DC juga merupakan sensor yang digunakan untuk mengukur kecepatan motor. Namun prinsip kerjanya berbeda dengan sensor yang menggunakan optocoupler / photoelectric sebagai pengukur kecepatan motor. Sensor ini membaca kecepatan motor dari pergerakan medan magnet yang dihasilkan oleh objek yang diukurnya (contohnya adalah pergerakan medan elektromagnetik pada motor DC). Jadi sensor ini tidak membutuhkan alat bantu dalam melakukan pengukuran kecepatan motor. Berikut di bawah ini adalah gambar modul sensor hall

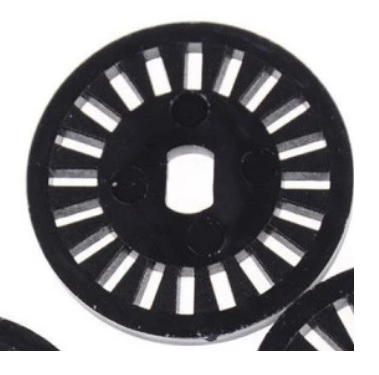

Di bawah ini adalah alat bantu untuk modul sensor kecepatan dengan menggunakan optocoupler (photo electric) sebagai sensornya, alat ini adalah coded disk encoder 20 titik, anda bisa melihatnya pada gambar di bawah ini.

Sensor Kecepatan Aliran Air

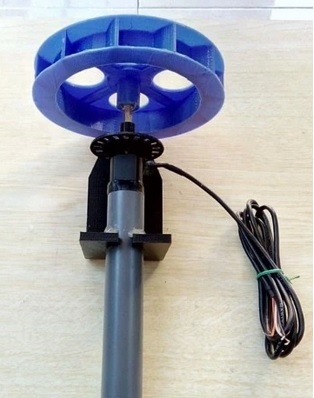

Sensor kecepatan aliran air pada gambar di bawah ini, adalah sensor yang dapat mengukur kecepatan aliran air yang mengalir.

Sensor ini mempunyai spesifikasi:
Bekerja pada tegangan: DC 3,3V/5V. Menggunakan sensor optic tipe celah. Mempunyai banyak celah dalam satu putaran shg pembacaan lebih presisi. Keluaran (output) dari sensor ini adalah Pulsa Digital TTL. Sensor ini terpasang pada pipa PVC dengan diameter 1/2 inchi. Adapun diameter kincir sensor ini adalah 12 cm. Sedangkan tinggi total dari sensor ini dari ujung ke ujung kurang lebih 20 cm.

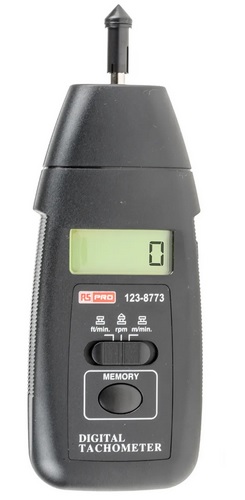

Tachometer

Tachometer merupakan alat ukur kecepatan motor. Jadi tachometer ini merupakan hasil dari implementasi sensor yang siap pakai untuk pengukuran. Adapun prinsip kerja dari tacho adalah mengukur kecepatan motor dengan menggunakan sensor yang terpasang pada alat ukur tersebut, sensor tersebut bisa dalam bentuk infrared (laser), atau bola yang mudah berputar jika ditempel pada bagian fisik motor yang berputar dan lain sebagainya.

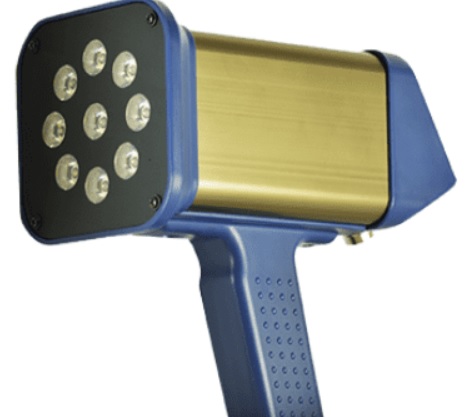

Stroboscope

Stroboscope adalah sebuah alat ukur kecepatan yang bisa menghasilkan kedipan cahaya. Kedipan yang dihasilkan oleh alat ini bisa digunakan untuk mengamati obyek yang bergerak. Pengamatan objek yang bergerak tersebut dilakukan dengan memanfaatkan kilatan cahaya yang berasak dari dari LED Ultrabright pada alat ukur ini. Stroboscope menggunakan frekuensi rendah.

Berikut ini juga merupakan jenis-jenis sensor kecepatan lainnya yang digunakan untuk mengukur kecepatan, diantaranya yairu

• Piezoelectric
• Muzzle velocity (Sensor pengukur kecepatan peluru )
• Encoder Meter

Demikianlah artikel tentang macam-macam sensor kecepatan. Semoga artikel ini bermanfaat untuk anda.
