Apakah sensor gas MQ? Apakah jenis dan fungsinya? Berikut kita akan membahasnya pada artikel ini.


Seperti yang diketahui bahwa manusia mempunyai lima panca indera yang digunakan untuk mengetahui keadaan di sekitarnya seperti melihat (mata), mendengar (telinga), merasa (lidah), meraba (kulit), dan mencium(hidung).


Namun, berbagai indera yang dimiliki manusia ada batasnya. Contohnya mata yang hanya dapat melihat pada jarak tertentu, telinga yang hanya dapat mendengar suara pada frekuensi tertentu, hidung yang hanya dapat mencium bau tertentu, bau tersebut seperti bau gas.

Gas adalah partikel yang terdapat di udara yang mempunyai bau tertentu. Namun tidak semua gas dapat dikenali baunya oleh hidung manusia seperti bau gas CO. Untuk dapat mendeteksi gas yang terdapat di udara, sebagai pengganti hidung manusia, secara elektronik dapat digantikan fungsinya dengan sensor gas. Bahkan sensor gas tersebut bisa mengetahui berapa jumlah konsentrasi gas yang terdapat di udara secara detail dengan ukuran PPM (Part Per Million yang artinya satu per sejuta). PPM adalah satuan konsentrasi yang digunakan untuk mengukur jumlah kontaminan atau konsentrasi yang terdapat dalam gas.

Sehingga jika terdapat suatu gas dengan konsentrasi tertentu yang dapat membahayakan makhluk hidup dan lingkungan, gas tersebut dapat dideteksi dengan alat yang terhubung dengan sensor gas tersebut.

Dari penjelasan di atas dapat kita tarik kesimpulan apakah sensor gas tersebut? Sensor gas adalah sebuah alat yang berfungsi untuk mengubah konsentrasi suatu gas menjadi listrik yang berguna sebagai indera yang dapat mendeteksi jumlah dan keberadaan suatu gas di udara. Output dari sensor tersebut seperti tegangan, hambatan, atau arus listrik. Perubahan pada output tersebut dapat dijadikan sebagai pembacaan pada rangkaian mikrokontroler.

Sensor seri MQ merupakan sensor yang paling sering digunakan. Alat ini dapat mendeteksi konsentrasi gas yang terdapat di sekitarnya sehingga jika dihubungkan dengan mikrokontroler maka mikrokontroller dapat membaca output yang dikeluarkan dengan akurat. Jadi kesimpulannya sensor ini bisa dijadikan sebagai sensor pendeteksi kebocoran gas

Macam-Macam sensor gas MQ

Sensor gas dengan seri MQ ini terdiri dari macam-macam tipe tergantung dengan fungsinya.  Adapun jenis-jenis sensor gas seri MQ :

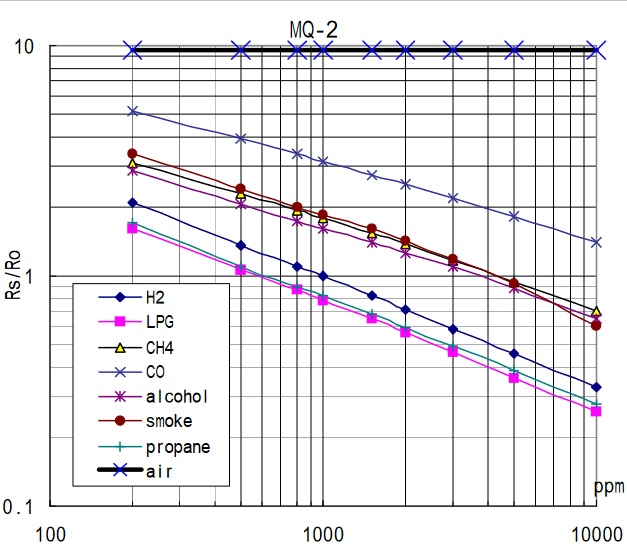

1. Sensor MQ2

Menurut datasheet sensor MQ2 merupakan sensor yang sensitif terhadap gas Hidrogen (H₂), Metana (CH₄), Propana (C₃H₈), LPG (Liquefied Petroleum Gas), CO (Carbon Monoksida), Alcohol (etanol / C₂H₆O), Smoke (Asap).

Sensor MQ 2 ini mempunyai cakupan deteksi yang luas, respon yang cepat dan sensitivitas yang tinggi, serta stabil dan tahan lama, mempunyai rangkaian penggerak yang sederhana.

Sensor ini dapat digunakan pada peralatan pendeteksi kebocoran gas di rumah tangga dan industri, selain itu sensor ini cocok untuk mendeteksi LPG, iso-butana, propana, metana, alkohol, Hidrogen, asap.

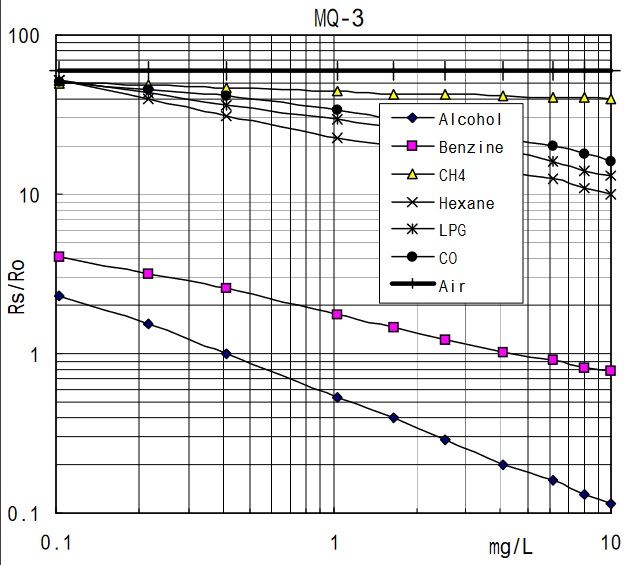

2. Sensor MQ3

Sensor MQ3 adalah sensor gas yang sensitif terhadap bau alkohol, benzena(C₆H₆), metana (CH₄), Hexana (C₆H₁₄), LPG, CO. Sensor ini mempunyai sensitivitas tinggi terhadap alkohol dan sensitivitas rendah terhadap benzine. Mempunyai respon cepat serta sensitivitas tinggi. Sensor ini juga stabil dan tahan lama serta mempunyai rangkaian penggerak yang sederhana.

Sensor MQ 3 ini cocok untuk memeriksa kandungan alkohol di udara, serta Breathalyser (alat diagnostik yang mengukur kadar alkohol dalam udara yang dihembuskan seseorang).

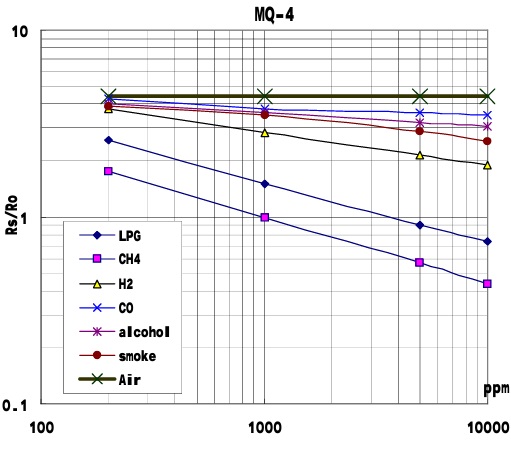

3. Sensor MQ4

Sensor MQ4 ini bisa mendeteksi konsentrasi LPG, CH₄, H₂, CO, Alkohol, Asap yang terdapat di udara. Sensor ini mempunyai sensitifitas yang tinggi terhadap kandungan zat CH₄, gas alam di udara. Selain itu sensor ini mempunyai sensitifitas yang rendah terhadap pembacaan alkohol dan asap (smoke) di udara.

Sensor MQ 4 ini mempunyai respon yang tinggi, stabil dan umur yang panjang serta mempunyai rangkain yang pengendali yang sederhana.

Sensor ini mempunyai sensitivitas yang tinggi terhadap kandungan CH₄ dan gas alam. Mempunyai sensitivitas rendah terhadap alkohol, asap. Mempunyai respon cepat. Sensor ini stabil dan tahan lama.  Rangkaian penggerak sensor ini sederhana.

4. Sensor MQ5

Sensor MQ5 adalah sensor yang dapat membaca konsentrasi gas Hidrogen (H₂), Metana (CH₄), LPG, CO (Carbon Monoksida), Alcohol.

Sensor MQ 5 ini memiliki sensitivitas tinggi terhadap LPG, gas alam, gas kota (gas batu bara). Memiliki sensitivitas yang rendah terhadap gas alkohol, asap. Mempunyai respon cepat serta stabil dan tahan lama. Dihubungkan dengan rangkaian penggerak sederhana

Digunakan sebagai peralatan pendeteksi kebocoran gas di rumah dan industri. Sensor ini cocok untuk mendeteksi LPG, gas alam, gas kota (gas batu bara). Mencegah gangguan dari gas alkohol, asap masakan, dan asap rokok.

5. Sensor MQ6

Sensor MQ6 adalah sensor yang dapat membaca konsentrasi gas Hidrogen (H₂), Metana (CH₄), LPG, CO (Carbon Monoksida), Alcohol.

Sensor MQ 6 ini mempunyai sensitivitas tinggi terhadap LPG, iso-butana, propana. Selain itu sensitivitasnya rendah terhadap alkohol, asap. Respon sensor ini cepat. Sensor ini stabil dan tahan lama.

Digunakan pada alat deteksi kebocoran gas di rumah dan industri, cocok untuk mendeteksi LPG, iso-butana, propana, LNG, mencegah gangguan gas alkohol, asap masakan, dan asap rokok.

6. Sensor MQ7

Sensor MQ7 adalah sensor yang dapat membaca konsentrasi gas Hidrogen (H₂), Metana (CH₄), LPG, CO (Carbon Monoksida), Alcohol.

Sensor MQ 7 ini mempunyai sensitivitas tinggi terhadap karbon monoksida, stabil dan tahan lama.

Aplikasi sensor ini digunakan dalam peralatan pendeteksi gas untuk karbon monoksida (CO) dalam keluarga dan industri atau mobil.

7. Sensor MQ8

Sensor MQ8 adalah sensor yang dapat membaca konsentrasi gas Hidrogen (H₂), Metana (CH₄), LPG, CO (Carbon Monoksida), Alcohol.

Sensitivitas sensor MQ 8 ini tinggi terhadap gas Hidrogen (H2). Selain itu sensitivitasnya rendah terhadap alkohol, LPG dan asap masakan. Sensor ini mempunyai stabil dan tahan lama.

Digunakan pada peralatan pendeteksi kebocoran gas di rumah dan industri, cocok untuk mendeteksi Hidrogen (H2), menghindari kebisingan alkohol dan asap masakan, LPG, CO.

8. Sensor MQ9

Sensor MQ9 adalah sensor gas yang sensitif terhadap LPG, CO, CH4.

Sensitivitas sensor MQ 9 ini tinggi terhadap karbon monoksida dan CH4, LPG. Sensor ini juga stabil dan tahan lama

Sensor ini digunakan untuk mendeteksi gas karbon monoksida dan CH4, LPG di rumah dan industri atau mobil.

9. Sensor MQ131

Sensor MQ131 adalah sensor gas yang sensitif terhadap ozon (O₃). Sensor ini biasanya digunakan untuk mengetahui indikator pencemaran ozon di Bumi.

Sensor gas MQ 131 terbuat dari material semikonduktor oksida logam, yang mempunyai konduktivitas tinggi di udara bersih. Saat gas ozon terdeteksi, konduktivitas sensor akan semakin rendah seiring dengan meningkatnya konsentrasi gas.

Pengguna dapat mengubah perubahan konduktivitas menjadi sinyal keluaran konsentrasi gas dengan rangkaian sederhana.

Sensor ini memiliki sensitivitas tinggi terhadap ozon (O₃) dan juga sensitif dengan gas oksida kuat, seperti gas klorin (Cl₂₎, dan Nitrogen oksida (NO₂₎, dan lain sebagainya. Sensor ini merespons secara berlawanan terhadap gas interferensi organik, dibandingkan dengan O₃.

Keunggulan sensor ini memiliki sensitivitas yang baik terhadap ozon dalam jangkauan yang luas, dan mempunyai keunggulan seperti masa pakai yang panjang, biaya rendah, dan rangkaian penggerak yang sederhana, dan lainnya. Aplikasi Utama, sensor ini banyak digunakan sebagai alarm konsentrasi ozon di rumah tangga, alarm konsentrasi ozon industri, dan detektor konsentrasi ozon portabel.

10. Sensor MQ135

Sensor MQ135 adalah sensor gas yang dapat mengetahui konsentrasi gas CO₂ (Carbon Dioksida), CO (Carbon Monoksida), Alkohol (Ethanol), NH₄ (Amonium), Tolueno (C₆H₅CH₃) dan Acetona (C₃H₆O). Sensor ini digunakan untuk mendeteksi keberadaan alkohol atau asap rokok di sekitar kita.

Sensor MQ 135 ini memiliki cakupan deteksi yang luas, mempunyai respon cepat dan sensitivitas tinggi, serta stabil dan tahan lama, dipasang dengan rangkaian penggerak sederhana.

Sensor ini dapat digunakan sebagai kontrol kualitas udara untuk gedung/kantor, cocok untuk mendeteksi gas lain seperti NH₃, NO_X, alkohol, Benzena, asap, CO₂, dan gas lainnya.

11. Sensor MQ136

Sensor MQ136 adalah sensor gas yang bisa membaca tingkat konsentrasi gas CO, NH₄ (Amonium) dan H₂S (Hidrogen sulfida).

Respon sensor MQ 136 ini cepat dan mempunyai sensitivitas yang tinggi, stabil dan tahan lama. Dipasang pada rangkaian penggerak sederhana

Sensor ini digunakan sebagai alat pengendalian kualitas udara untuk gedung/kantor, cocok untuk mendeteksi H2S.

12. Sensor MQ137

Sensor MQ137 adalah sensor yang dapat mengetahui konsentrasi gas CO (Carbon Monoksida), C₂H₆O (ethanol / alkohol), NH₃ (amonia).

Sensor MQ 137 ini mempunyai respon yang cepat dan sensitivitas tinggi, serta stabil pembacaannya dan tahan lama. Mempunyai rangkaian penggerak sederhana.

Sensor ini digunakan untuk pengendali kualitas udara pada gedung/pabrik dan cocok untuk mendeteksi gas NH3.

13. Sensor MQ138

Sensor MQ138 merupakan sensor yang dapat mengetahui berapa konsentrasi gas Benzena, n-Hexana, CH4, CO, Alkohol, propana.

Sensor MQ 138 mempunyai cakupan deteksi yang luas, respons cepat, sensitivitas tinggi, stabil dan tahan lama. Mempunyai rangkaian penggerak sederhana.

Dalam aplikasinya digunakan untuk detektor alkohol pada napas manusia, detektor pelarut, alat untuk kontrol kualitas udara untuk gedung/kantor, cocok untuk mendeteksi n-Heksana, Benzena, NH3, alkohol, asap, CO, dan lain sebagainya.

14. Sensor MQ214

Sensor MQ214 adalah sensor gas yang sensitif terhadap gas metana (CH4).

Sensor MQ 214 ini mempunyai cakupan deteksi yang luas, respon cepat, sensitivitas tinggi, stabil dan tahan lama, Mempunyai rangkaian penggerak sederhana.

Sensor ini digunakan untuk pendeteksi kebocoran gas di rumah dan industri, cocok untuk mendeteksi gas metana LPG, i-butana, propana.

15. Sensor MQ216

Sensor MQ216 adalah sensor gas yang sensitif terhadap iso-butana, LPG, CH4, Alkohol, Propana.

Sensor MQ 216 ini mempunyai cakupan deteksi gas yang luas, respon yang cepat dan sensitivitas tinggi, stabil dan tahan lama. Mempunyai rangkaian penggerak sederhana.

Digunakan pada peralatan pendeteksi kebocoran gas di rumah dan industri, cocok untuk mendeteksi LPG, i-butana, propana, metana, alkohol, asap.

16. Sensor MQ303A

Sensor MQ303A adalah sensor gas yang sensitif terhadap iso-butana, hidrogen, ethanol.

Sensor MQ 303 A ini mempunyai Sensitivitas tinggi, Konsumsi daya rendah, Ukuran mini

Sensor MQ-303A adalah sensor gas semikonduktor timah dioksida yang memiliki sensitivitas tinggi terhadap alkohol dengan kecepatan respons yang cepat. Model ini cocok untuk deteksi alkohol seperti pemeriksa alkohol napas portabel atau sistem pengunci pengapian pada mobil.

17. Sensor MQ303B

Sensor MQ303B adalah sensor gas yang sensitif terhadap Alkohol, CO, Hidrogen (H2).

Sensor MQ303B ini mempunyai sensitivitas tinggi, mengkonsumsi daya rendah, serta berukuran mini

MQ-303B adalah sebuah sensor gas semikonduktor timah dioksida yang mempunyai sensitivitas yang tinggi terhadap gas alkohol dengan kecepatan respon yang cepat. Sensor model ini cocok untuk mendeteksi gas alkohol seperti pemeriksa napas alkohol portabel atau sistem pengunci pengapian pada mobil jika terjadi bahaya gas.

18. Sensor MQ306

Sensor MQ306  adalah sensor gas yang merespon gas metana, iso-butana, hidrogen, ethanol.

Sensor MQ306  ini mempunyai sensitivitas tinggi, konsumsi yang daya rendah serta berukuran mini

20. Sensor MQ307A

Sensor MQ307 A adalah sensor gas yang sensitif terhadap gas CO, H2.

MQ307A adalah sebuah sensor gas semikonduktor timah dioksida yang mempunyai kinerja luar biasa dalam deteksi CO. Menggunakan elemen penginderaan dengan tipe manik-mini dengan metode operasi perubahan suhu berkala, sensitivitas tinggi, selektif, efek kecil dari kelembapan, dan karakteristik luar biasa lainnya telah tercapai. MQ307A mewujudkan pengembangan perangkat deteksi CO yang andal.

21. Sensor MQ309A

Sensor MQ309 A adalah sensor gas yang sensitif terhadap metana, alkohol, CO, H2.

MQ309A adalah sebuah sensor gas semikonduktor timah dioksida yang mempunyai kinerja yang luar biasa dalam mendeteksi CO dan Metana di udara. Sensor mini ini mengadopsi perubahan suhu kerja secara berkala untuk mendeteksi dengan sensitivitas dan selektivitas tinggi, sedangkan kelembapan tidak terlalu memengaruhinya.

Secara umum, anda bisa menggunakan berbagai kombinasi penggunaan sensor MQ sesuai kebutuhan. Misalnya Anda hendak mendeteksi keberadaan gas LPG, Anda bisa gunakan sensor MQ2, MQ6, atau MQ306A. Sensor ini sangat cocok untuk dihubungkan dengan macam-macam arduino.
