Di artikel kali ini saya akan memberikan cara menghitung gelang warna resistor. Terdapat beberapa contoh bagaimana menghitung gelang resistor. Untuk mengkonversi gelang warna resistor menjadi nilai resistansi, dibutuhkan tabel warna resistor secara lengkap.
Daftar Isi
Tabel Warna Resistor Lengkap
Untuk mengkonversi dari warna resistor ke nilai resistansi dari berbagai jumlah gelang dibutuhkan sebuah tabel warna resistor yang lengkap. Di bawah ini adalah tabel konversi lengkap untuk tiap digit gelang, faktor pengali dan PPM/K. Untuk mengkonversi warna gunakan ketentuan gelang di bawah ini:
1. Resistor dengan 3 Gelang warna
- Gelang ke – 1
- Gelang ke – 2
- Faktor Pengali (Gelang ke -3)
2. Resistor dengan 4 Gelang warna
- Gelang ke – 1
- Gelang ke – 2
- Faktor Pengali (Gelang ke – 3)
- Gelang Toleransi (Gelang ke – 4)
3. Resistor dengan 5 Gelang warna
- Gelang 1
- Gelang 2
- Gelang 3
- Gelang Faktor Pengali (Gelang ke – 4)
- Gelang Toleransi (Gelang ke – 5)
4. Resistor 6 Gelang
- Gelang 1
- Gelang 2
- Gelang 3
- Gelang Faktor Pengali (Gelang ke – 4)
- Gelang Toleransi (Gelang ke – 5)
- Gelang PPM/K (Gelang ke – 6)
Dari tabel konveri di atas, diharapkan anda bisa menyelesaikan konversi warna resistor ke nilai resistansi.
Baiklah, kita akan mulai untuk membahas contoh-contoh warna resistor di bawah ini sehingga nilai resistansinya bisa diketahui.
Resistor Merah Merah Coklat Emas

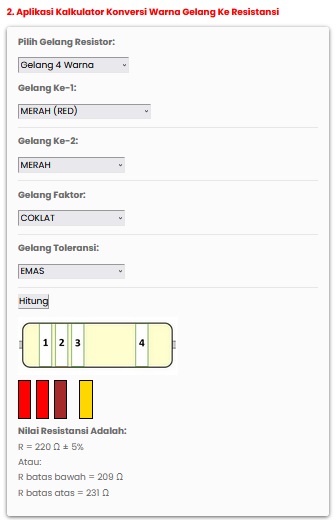

Pertama kita akan mulai melakukan konversi Resistor Merah Merah Coklat Emas. Berapakah nilai resistansinya? Pertama kita akan mencoba mengkonversinya menggunakan kalkulator resistor yang terdapat pada situs ini.
Untuk mengkonversi warna resistor tersebut gunakan tabel warna gelang yang telah dilampirkan di atas artikel ini. Karena warna yang mau dikonversi terdiri dari 4 warna (merah merah coklat dan emas) yang mana ketentuan yang digunakan adalah gelang 1, gelang 2, gelang faktor pengali dan gelang toleransi. Maka konversi warnanya adalah
Gelang 1 = Merah = 2
Gelang 2 = Merah = 2
Gelang Faktor Pengali = Coklat = 10
Gelang Toleransi = Emas = 5%
Jadi nilai resistansi dari resistor tersebut adalah 22 x 10 ±5% = 220 ±5% Ω
Atau
Batas Atas :
R = 220 + (5% x 220) = 231 ohm
Batas Bawah :
R = 220 – (5% x 220) = 209 ohm
Resistor Merah Merah Hitam Emas

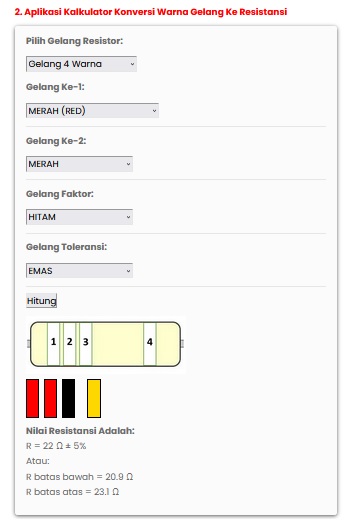

Contoh Kedua kita akan melakukan konversi Resistor Merah Merah Hitam Emas. Berapakah nilai resistansi dari resistor tersebut? Sebelumnya kita akan mencoba mengkonversinya menggunakan kalkulator resistor yang terdapat pada situs ini. Berikut ini adalah hasil konversi menggunakan kalkulator resistor:
Gunakan tabel warna gelang yang telah dilampirkan di atas artikel ini, untuk mengkonversi warna resistor tersebut. Pada contoh, warna yang akan dikonversi memiliki 4 warna (merah merah hitam dan emas) yang menurut ketentuan konversi yang akan digunakan adalah gelang 1, gelang 2, gelang faktor pengali dan gelang toleransi. Maka konversi warnanya adalah
Gelang 1 = Merah = 2
Gelang 2 = Merah = 2
Gelang Faktor Pengali = Hitam = 1
Gelang Toleransi = Emas = 5%
Jadi resistansi dari resistor tersebut adalah (22 x 1) Ω ±5% = 22 Ω ±5%
Atau
Batas Atas :
R = 22 + (5% x 22) = 23,1 ohm
Batas Bawah :
R = 22 – (5% x 22) = 20,9 ohm
Resistor Coklat Hitam Orange Emas

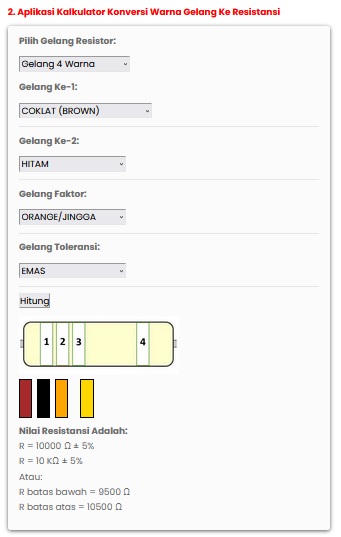

Contoh ketiga adalah konversi Resistor dengan warna Coklat Hitam Orange Emas. Dari warna tersebut berapakah nilai resistansinya? Kita akan mencoba melakukan konversi menggunakan tool kalkulator resistor online yang terdapat pada situs ini. Berikut hasil konversinya dapat anda lihat pada gambar di bawah ini:
Tabel warna gelang yang telah dilampirkan pada artikel ini bisa anda gunakan untuk mengkonversi warna resistor. Pada contoh yang ketiga ini, warna yang akan dikonversi memiliki 4 warna (coklat hitam orange dan emas). Maka menurut ketentuan konversi yang telah disebutkan di atas ketentuan yang digunakan adalah gelang 1, gelang 2, gelang faktor pengali dan gelang toleransi. Adapun konversi warnanya adalah
Gelang 1 = Coklat = 1
Gelang 2 = Hitam = 0
Gelang Faktor Pengali = Orange = 1000
Gelang Toleransi = Emas = 5%
Sehingga resistansi dari resistor tersebut adalah (10 x 1000) Ω ±5% = 10000 Ω ±5%
Atau
Batas Atas :
R = 10000 + ((5/100) x 10000) = 10500 ohm
Batas Bawah :
R = 10000 – ((5/100) x 10000) = 9500 ohm
Resistor Warna Coklat Hitam Hitam Emas Berapa Ohm
Contoh keempat adalah melakukan konversi Resistor warna Coklat Hitam Hitam Emas berapa ohm nilai resistansinya? Dari pertanyaan ini kita akan mencoba mengkonversinya dengan menggunakan aplikasi kalkulator resistor online berbasis web yang terdapat pada situs ini. Berikut adalah hasil konversi menggunakan kalkulator resistor online:
Tabel warna gelang yang terdapat di atas yang kami dilampirkan pada artikel ini bisa anda gunakan untuk melakukan konversi warna resistor pada contoh ini. Pada contoh yang keempat ini, warna yang akan dikonversi memiliki 4 warna (coklat hitam hitam dan emas). Dengan mengikuti aturan konversi yang telah disebutkan di atas dengan ketentuan sebagai berikut gelang 1, gelang 2, gelang faktor pengali dan gelang toleransi. Adapun konversi warnanya adalah
Gelang 1 = Coklat = 1
Gelang 2 = Hitam = 0
Gelang Faktor Pengali = Hitam = 1
Gelang Toleransi = Emas = 5%
Sehingga resistansi dari resistor tersebut adalah (10 x 1) Ω ±5% = 10 Ω ±5%
Atau
Batas Atas :
R = 10 + ((5/100) x 10) = 10,5 ohm
Batas Bawah :
R = 10 – ((5/100) x 10) = 9,5 ohm
Resistor Orange Orange Coklat Emas (oren oren coklat emas)

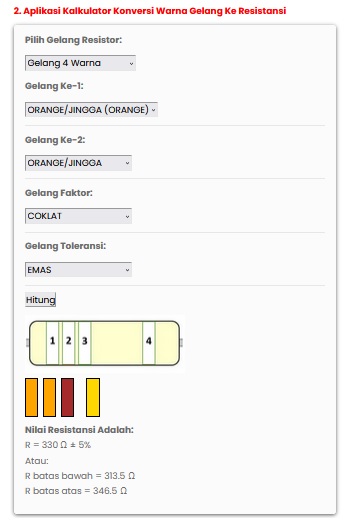

Contoh kelima, kita akan melakukan konversi Resistor Oren Oren Coklat Emas. Berapakah besar nilai resistansinya? Baiklah kita akan mengkonversinya dengan menggunakan aplikasi kalkulator resistor online yang ada pada situs ini. Berikut, inilah hasil dari konversi kalkulator resistor tersebut:
Untuk konversi dengan cara manual gunakan tabel warna gelang yang terdapat di atas yang telah kami dilampirkan pada artikel ini. Anda bisa menggunakannya untuk melakukan konversi warna resistor pada contoh kali ini. Pada contoh kelima ini, warna yang akan dikonversi adalah 4 warna yaitu orange orange coklat dan emas. Dengan menggunakan aturan konversi yang telah kami sebutkan di atas dengan aturan sebagai berikut gelang 1, gelang 2, gelang faktor pengali dan gelang toleransi. Berikut konversi warnanya:
Gelang 1 = Orange = 3
Gelang 2 = Orange = 3
Gelang Faktor Pengali = Coklat = 10
Gelang Toleransi = Emas = 5%
Jadi nilai resistansi dari resistor pada contoh tersebut adalah (33 x 10) Ω ±5% = 330 Ω ±5%
Atau
Batas Atas :
R = 330 + ((5/100) x 330) = 346,5 ohm
Batas Bawah :
R = 330 – ((5/100) x 330) = 313,5 ohm
Demikianlah artikel dengan judul cara menghitung gelang warna resistor. Semoga cara menghitung gelang warna resistor dapat membantu anda menjawab pertanyaan anda tentang konversi warna resistor ke nilai resistansi.
