Bagaimana cara menentukan kode warna pada resistor? Baiklah kali ini kita akan membahas bagaimana penentuan kode warna pada resistor. Setiap resistor memiliki jumlah gelang tersendiri. Ada resistor yang memiliki 4 gelang, 5 dan bahkan 6 gelang warna. Setiap warna gelang tersebut mempunyai kodenya masing-masing yang mana kode gelang tersebut memiliki nilai resistansi, faktor pengali, toleransi dan nilai ppm. Namun pada bahasan ini kita membahas tentang nilai resistansi tanpa warna gelang toleransi dan warna gelang nilai ppm.
Untuk menjawab pertanyaan cara menentukan warna pada resistor, dibutuhkan tabel kode warna sebagai berikut:
Karena tidak adanya nilai toleransi dan ppm maka pada bahasan di sini kita membahas hanya 3 gelang warna dan 4 gelang warna yang terdapat pada resistor, karena 2 gelang terakhir bernilai toleransi dan PPM. Baiklah kita akan mulai untuk membahas warna resistansi dari berbagai resistor di antaranya adalah:
Daftar Isi
Kode Warna Gelang Resistor 4K7 Ohm
Apakah warna resistor 4k7? Untuk mengetahui resistor 4k7 kode warna-nya apa. Kita perlu melakukan konversi dengan menggunakan tabel kode warna resistor. Baiklah seperti biasanya kita akan menggunakan beberapa langkah untuk mengkonversi resistansi menjadi kode warna. Langkah-langkah tersebut adalah:
- Lakukan konversi digit yang bernilai “K”. Nilai “K” atau kilo artinya resistansi tersebut dikali 1000 sehingga nilai resistansi 4K7 menjadi:
4K7 = 4,7 x 1000 = 4700 Ohm
- Pisahkan digit angka 4700 menjadi 3 digit dan 4 digit
A. Untuk 3 digit:
4700 = 4 7 00
Sehingga
digit 1 => 4 = Kuning
digit 2 => 7 = Ungu
digit 3 (pengali) => 00 = 100 = Merah
B. Untuk 4 Digit
4700 = 4 7 0 0
Sehingga
digit 1 => 4 = Kuning
digit 2 => 7 = Ungu
digit 3 => 0 = Hitam
digit 4 (pengali) => 0 = 10 = Coklat
- Dari 2 konversi warna gelang resistor 4K7 ohm di atas didapatkan:
warna r 4k7 untuk 3 digit adalah Kuning Ungu Merah
sedangkan untuk 4 digit adalah Kuning ungu Hitam Coklat
- Kita akan mencoba mencari warna resistor 4k7 menggunakan kalkulator resistor online sehingga didapatkan hasilnya sebagai berikut:

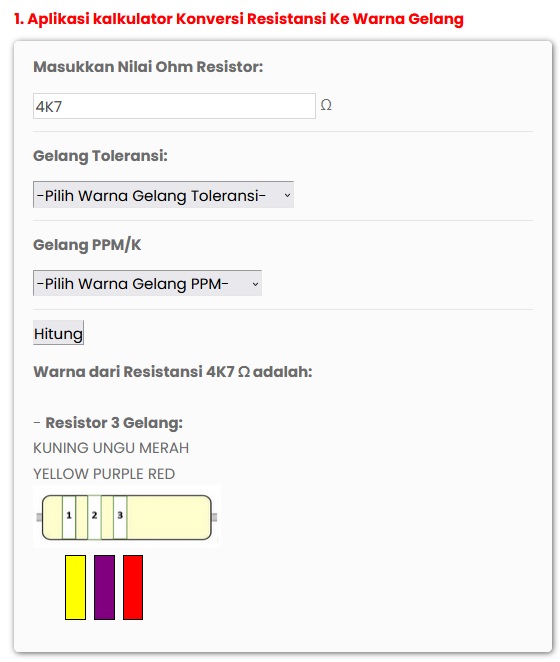

3 Gelang warna resistor

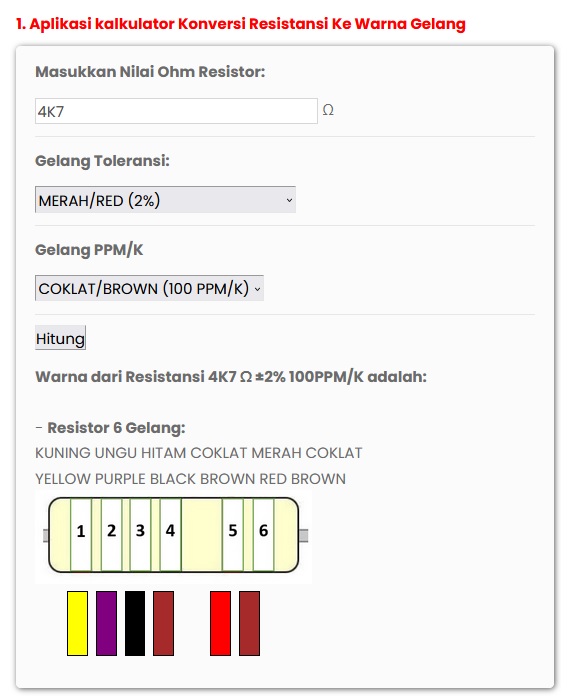

4 Gelang warna resistor (ambil 4 gelang dari pertama)
- Jadi persamaan resistor 4k7 adalah resistor dengan warna
A. Kuning Ungu Merah + (±warna digit toleransi)
B. Kuning Ungu Hitam Coklat + (±warna digit toleransi) + (warna digit PPM/K)
- Apakah perbedaan resistor 4k7 dan 47k
Perbedaannya adalah pada gelang warna.
Warna resistor 47K (47000) adalah:
A. Kuning Ungu Orange + (±warna digit toleransi)
B. Kuning Ungu Hitam Merah + (±warna digit toleransi) + (warna digit PPM/K)
Warna resistor 4K7 (4700) adalah:
A. Kuning Ungu Merah + (±warna digit toleransi)
B. Kuning Ungu Hitam Coklat + (±warna digit toleransi) + (warna digit PPM/K)
- Warna Resistor 4K7 2 Watt
Warna resistor untuk 4K7 2 watt tetap sama kode warnanya namun bentuk fisik dan warna fisik resistornya berbeda, gambar di bawah adalah resistor 4k7 2 watt
Kode Warna Gelang Resistor 2k2 ohm
Kita lanjutkan bagaimana melakukan konversi kode warna gelang resistor 2k2 ohm. Apakah kode warna r 2k2? Untuk menjawab pertanyaan tersebut ikuti langkah di bawah ini:
- Ubah notasi “K” pada nilai resistansi. Jadi resistor 2k2 berapa ohm nilai resistansinya (tanpa notasi K)? Notasi “K” disebut juga dengan kilo yang artinya kali dengan seribu. Sehingga:
2k2 = 2,2 x 1000 = 2200 Ohm
Jadi nilai ohm dari resistor 2k2 adalah 2200 ohm
- Pisahkan digit menjadi 3 gelang dan 4 gelang warna kemudian konversi warna tersebut dengan tabel kode warna resistor di atas
A. 3 Gelang warna
2200 = 2 2 00
Digit 1 = 2 = Merah
Digit 2 = 2 = Merah
Digit 3 (pengali) = 00 = 100 = Merah
B. 4 Gelang
2200 = 2 2 0 0
Digit 1 = 2 = Merah
Digit 2 = 2 = Merah
Digit 3 = 0 = Hitam
Digit 4 (pengali) = 0 = 10 = Coklat
- Jadi warna resistor 2 k 2 adalah:
A. 3 gelang: Merah Merah Merah
B. 4 gelang: Merah Merah Hitam Coklat
- Gunakan kalkulator resistor untuk mengetes hasil konversi gelang secara manual.
- warna resistor 2k2 2 watt
- Jadi persamaan resistor 2k2 adalah:
A. Merah Merah Merah + (±warna digit toleransi)
B. Merah Merah Hitam Coklat + (±warna digit toleransi) + (warna digit PPM/K)
Kode warna gelang resistor 470 ohm
Berikutnya konversi warna gelang resistor 470 ohm. Sekarang kita akan menentukan kode warna resistor 470 ohm. Berikut langkahnya:
- Karena tidak mengandung notasi “K” maka kita bisa langsung memisahkan digit resistor dengan 3 gelang dan 4 gelang
A. 3 Gelang warna
470 = 4 7 0
Digit 1 = 4 = Kuning
Digit 2 = 7 = Ungu
Digit 3 (pengali) = 0 = 10 = Coklat
B. 4 Gelang warna
470 = 4 7 0 1
Digit 1 = 4 = Kuning
Digit 2 = 7 = Ungu
Digit 3 = 0 = Hitam
Digit 4 (pengali) = 1 = 1 = Hitam
- Jadi resistor yang nilainya 470 ohm dengan warna
A. 3 Gelang = Kuning Ungu Coklat
B. 4 Gelang = Kuning Ungu Hitam Hitam
warna resistor 470 ohm 1 2 watt
- Adapun Persamaan Resistor 470 Ohm adalah:
A. Kuning Ungu Coklat + (±warna digit toleransi) + (warna digit PPM/K)
B. Kuning Ungu Hitam Hitam + (±warna digit toleransi) + (warna digit PPM/K)
Kode Warna Gelang Resistor 15k ohm
Apakah konversi warna resistor 15k? Jadi kode warna gelang resistor 15k ohm adalah sebagai berikut:
- Ubah notasi “K” atau kilo sehingga menjadi
15k = 15 x 1000 = 15000 ohm
- Kemudian pisahkan digit resistor dengan 3 gelang dan 4 gelang
A. 3 Gelang warna
15000 = 1 5 000
Digit 1 = 1 = Coklat
Digit 2 = 5 = Hijau
Digit 3 (pengali) = 000 = 1000 = Orange
B. 4 Gelang warna
15000 = 1 5 0 00
Digit 1 = 1 = Coklat
Digit 2 = 5 = Hijau
Digit 3 = 0 = Hitam
Digit 4 (pengali) = 00 = 100 = Merah
- Jadi warna gelang resistor 15k adalah:
A. 3 Gelang Warna
Coklat Hijau Orange
B. 4 Gelang Warna
Coklat Hijau Hitam Merah
- Gunakan kalkulator resistor untuk menguji hasil dari konversi menggunakan tabel yang kita lakukan.
Kode Warna Gelang Resistor 6K8 Ohm
Apakah warna resistor 6K8? Untuk mengetahui kode warna gelang resistor 6K8 ohm, maka ikuti langkah berikut ini:
- Konversi notasi “K” atau kilo menjadi bilangan:
6K8 = 6,8 x 1000 = 6800 ohm
- Selanjutnya kita akan pisahkan digit resistor dengan 3 gelang dan 4 gelang
A. 3 Gelang warna
6800 = 6 8 00
Digit 1 = 6 = Biru
Digit 2 = 8 = Abu-abu
Digit 3 (pengali) = 00 = 100 = Merah
B. 4 Gelang warna
6800 = 6 8 0 0
Digit 1 = 6 = Biru
Digit 2 = 8 = Abu-abu
Digit 3 = 0 = Hitam
Digit 4 (pengali) = 0 = 10 = Coklat
- Jadi warna gelang resistor 6K8 adalah:
A. 3 Gelang Warna
Biru Abu-abu Merah
B. 4 Gelang Warna
Biru Abu-abu Hitam Coklat
- Gunakan kalkulator resistor untuk menguji hasil dari konversi menggunakan tabel yang kita lakukan.
Demikianlah artikel konversi nilai resistansi menjadi gelang warna. Semoga bisa membantu anda terima kasih.
