Bagaimana mengkonversi warna resistor 33k, 470K, 1K2, 47K dan 56K ohm. Sebelumnya saya telah memberikan sebuah tool kalkulator resistor online untuk mendapatkan jawabannya secara mudah. Namun pada artikel ini, saya akan menjawabnya dengan menggunakan tabel warna resistor dan hasil dari jawaban tersebut akan saya uji dengan menggunakan kalkulator resistor yang ada pada situs ini.

Berikut di bawah ini adalah tabel gelang warna resistor. Tabel ini nantinya akan anda pergunakan untuk mengkonversi warna gelang ke nilai resistansi secara manual atau tanpa menggunakan alat bantu seperti kalkulator resistor.

Baiklah untuk mempersingkat waktu, kita mulai dengan membahas beberapa contoh konversi nilai resistansi ke warna berikut ini:

Kode Warna Gelang Resistor 47K Ohm

Bagaimana menentukan warna gelang resistor 47K? Untuk menentukan warna resistor dengan nilai resistansi sebesar 47 k, dibutuhkan tabel kode warna resistor. Tabel tersebut bisa anda lihat pada gambar di atas artikel ini. Dengan menggunakan pedoman dari tabel tersebut, kita bisa memulai untuk melakukan konversi dengan mengikuti langkah-langkah sebagai berikut:

• Ubah notasi K (kali seribu) atau M (kali satu juta), untuk nilai resistansi yang berisi notasi K atau M. sehingga:

47K = 47, x 1000 = 47000 ohm

• Karena nilai resistansi tidak mengandung nilai toleransi dan nilai PPM/K berarti hanya 3 gelang yang digunakan untuk mengkonversi nilai resistansi tersebut. 3 gelang tersebut adalah gelang 1, gelang 2 dan gelang faktor pengali
• Ambil angka digit 1 dan digit 2 sebagai gelang 1 dan gelang 2, kemudian digit berikutnya sebagai faktor pengali sehingga didapatkan nilai sebagai berikut:

Nilai Resistansi  = 4 7 000 ohm

Gelang 1 = 4 = Kuning

Gelang 2 = 7 = Ungu

Gelang faktor pengali = 000 = 1000 = Orange

Jadi warna untuk nilai resistansi 47k adalah Kuning Ungu Orange

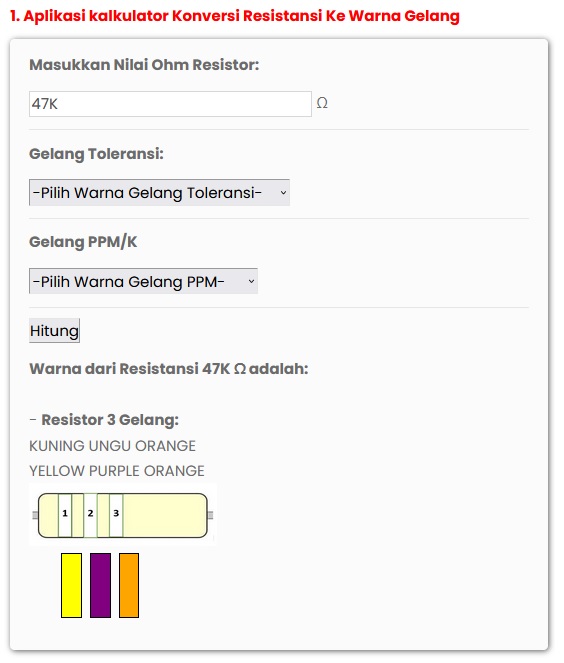

Untuk melakukan pengujian apakah penentuan warna resistor tersebut secara manual sudah benar dapat kita gunakan kalkulator resistor. Berikut hasil penggunaan dari kalkulator resistor tersebut.

Dari hasil yang didapatkan oleh kalkulator resistor adalah warna Kuning Ungu Orange. Sehingga dapat ditarik kesimpulan bahwa kode warna yang kita cari untuk nilai resistansi 47K adalah warna Kuning Ungu Orange

Kode Gelang Warna Resistor 33K Ohm

Sekarang kita akan mencoba menentukan warna resistor 33K. Seperti yang sudah kita bahas sebelumnya bahwa untuk menentukan kode warna resistor dengan nilai resistansi sebesar 33k, dibutuhkan tabel konversi kode warna resistor. Tabel tersebut sudah kami sediakan pada gambar di atas artikel ini. Dengan berpedoman pada tabel tersebut, kita dapat mulai melakukan konversi dengan mengikuti langkah-langkah sebagai berikut:

• Ubah notasi yang ditemui pada nilai resistansi, notasi tersebut seperti notasi K (kali seribu) atau M (kali satu juta), sehingga untuk nilai resistansi yang berisi notasi K atau M, menjadi:

33K = 33, x 1000 = 33000 ohm

• Karena nilai resistansi yang ditanyakan (33000 ohm) tidak terdapat nilai toleransi dan nilai PPM/K berarti hanya 3 gelang yang akan kita gunakan untuk mengkonversi nilai resistansi tersebut. Adapun tiga gelang tersebut adalah gelang 1, gelang 2 serta gelang faktor pengali
• Kita Ambil angka (3 3 000) digit 1 dan digit 2 sebagai gelang 1 dan gelang 2 serta digit berikutnya sebagai gelang faktor pengali sehingga didapatkan warna sebagai berikut:

3 3 000 ohm

Gelang 1 = 3 = Orange

Gelang 2 = 3 = Orange

Gelang faktor pengali = 000 = 1000 = Orange

Sehingga kita dapatkan warna r 33k adalah Orange Orange Orange

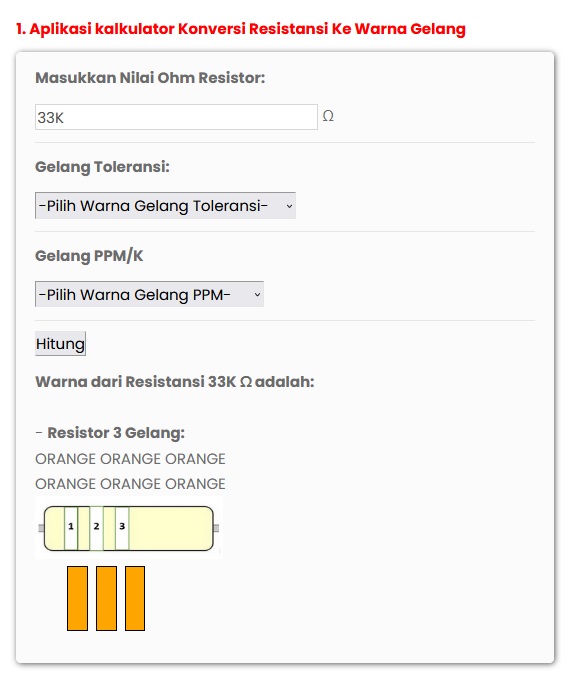

Kemudian kita lakukan pengujian apakah penentuan warna resistor tersebut secara manual sudah benar hasilnya dengan menggunakan kalkulator resistor. Berikut gambar di bawah merupakan hasil penggunaan dari kalkulator resistor.

Adapun hasil perhitungan yang dilakukan kalkulator resistor warna resistor 33k ohm adalah Orange Orange Orange. Sehingga dapat ditarik kesimpulan bahwa kode warna resistor 33k yang kita cari telah sesuai dengan hasil kalkulator resistor yaitu warna Orange Orange Orange

Warna Resistor 470K

Pada contoh berikut ini kita akan mencoba menentukan warna resistor 470K. Dalam penentuan kode warna resistor dengan nilai resistansi sebesar 470k, dibutuhkan tabel konversi kode warna resistor. Anda bisa melihat tabel tersebut di atas artikel ini. Dengan menggunakan pedoman pada tabel tersebut, kita bisa melakukan konversi dengan langkah-langkah sebagai berikut:

• Ubah notasi K menjadi koma dan kali dengan seribu  atau ubah notasi M menjadi koma kemudian kali dengan satu juta, sehingga untuk nilai resistansi yang berisi notasi K atau M, menjadi:

470K = 470, x 1000 = 470 000 ohm

• Nilai resistansi yang ditanyakan adalah 470000 ohm sehingga tidak terdapat nilai toleransi dan nilai PPM/K berarti hanya 3 gelang warna saja yang akan kita gunakan untuk melakukan konversi nilai resistansi tersebut. Jadi tiga gelang tersebut adalah gelang 1, gelang 2 serta gelang faktor pengali
• Berikutnya kita ambil angka (4 7 0000) digit 1 dan digit 2 sebagai gelang 1 dan gelang 2 serta digit berikutnya sebagai gelang faktor pengali sehingga didapatkan warna sebagai berikut:

4 7 0000 ohm

Sehingga:

Gelang 1 = 4 = Kuning

Gelang 2 = 7 = Ungu

Gelang faktor pengali = 0000 = 10000 = Kuning

Sehingga kita dapatkan warna gelang resistor 470k adalah Kuning Ungu Kuning

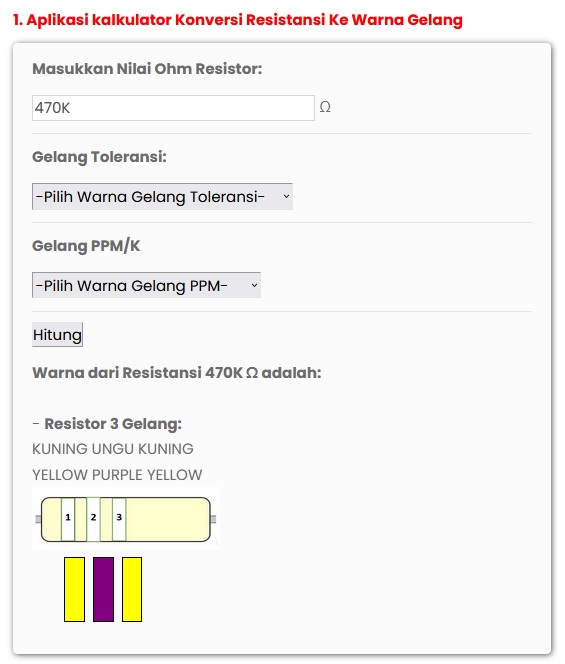

• Kemudian  lakukan pengujian dengan cara membandingkan kode warna yang sudah kita cari secara manual dengan kode warna menggunakan kalkulator resistor. Berikut gambar di bawah ini merupakan hasil kalkulasi kalkulator resistor.

Adapun hasil kode warna 470K yang telah dilakukan kalkulator resistor adalah Kuning Ungu Kuning. Jadi dapat ditarik kesimpulan bahwa kode warna gelang resistor 470k yang kita cari secara manual hasilnya telah sama dengan hasil dari kalkulasi kalkulator resistor yaitu warna Kuning Ungu Kuning.

Warna Resistor 1K2

Berikutnya kita akan menentukan warna resistor 1K2. Dibutuhkan tabel kode warna resistor untuk menentukan atau mengkonversi urutan warna gelang berdasarkan nilai resistansi sebesar 1K2 ohm. Adapun tabel tersebut sudah tersedia di atas artikel ini. Kemudian dengan berpedoman pada tabel tersebut, anda dapat melakukan konversi dengan langkah-langkah sebagai berikut:

• Ubah notasi K atau M menjadi tanda koma kemudian notasi K di kali seribu atau notasi M kali satu juta, sehingga menjadi:

1K2 = 1,2 x 1000 = 12 00 ohm

• Pada nilai resistansi yang ditanyakan (1200 ohm) tidak terdapat nilai toleransi dan nilai PPM/K, yang artinya hanya tiga gelang saja yang akan digunakan untuk mengkonversi nilai resistansi tersebut. Adapun tiga gelang tersebut adalah gelang 1, gelang 2 serta gelang faktor pengali
• Kemudian ambil angka (1 2 00) digit 1 dan digit 2 sebagai gelang 1 dan gelang 2 serta digit berikutnya sebagai gelang faktor pengali sehingga didapatkan warna sebagai berikut:

1 2 000 ohm

Sehingga

Gelang 1 = 1 = Coklat

Gelang 2 = 2 = Merah

Gelang faktor pengali = 00 = 100 = Merah

Sehingga dari hasil konversi didapatkan kode warna 1K2 adalah Coklat Merah Merah

• Kemudian lakukan pengujian apakah warna yang dikonversi sudah benar? Lakukan pengujian dengan menggunakan kalkulator resistor yang terdapat pada situs ini. Berikut gambar di bawah adalah hasil konversi dari kalkulator resistor.

Adapun hasil konversi yang dihasilkan melalui kalkulasi kalkulator resistor pada nilai resistansi resistor 1K2 ohm adalah Coklat Merah Merah. Sehingga dapat disimpulkan bahwa kode warna resistor 1K2 yang kita cari secara manual telah sesuai dengan hasil kalkulator resistor yaitu warna Coklat Merah Merah

Warna Resistor 56k

Terakhir Kita lanjutkan menentukan warna resistor 56K? Seperti yang sudah kita bahas bahwa untuk menentukan kode warna-warna resistor dengan nilai resistansi sebesar 56K, dibutuhkan tabel konversi kode warna-warna resistor. Tabel tersebut sudah ada di atas artikel ini. Dengan pedoman menggunakan tabel tersebut, kita dapat melakukan konversi dengan mengikuti langkah-langkah berikut:

• Ubah notasi yang ditemui pada nilai resistansi, notasi tersebut seperti notasi K timpa dengan koma kemudian kali seribu atau M timpa dengan koma kemudian kali satu juta, sehingga untuk nilai resistansi yang berisi notasi K atau M, menjadi:

56K = 56, x 1000 = 56000 ohm

• Karena nilai resistansi yang dicari (56000 ohm) tidak memiliki nilai toleransi dan nilai PPM/K berarti menurut aturan maka hanya 3 gelang yang akan kita gunakan untuk mengkonversi nilai dari resistansi tersebut. Adapun tiga gelang tersebut adalah gelang 1, gelang 2 serta gelang faktor pengali
• Setelah itu ambil angka (5 6 000) digit 1 dan digit 2 sebagai gelang 1 dan gelang 2 serta digit berikutnya sebagai gelang faktor pengali sehingga didapatkan warna sebagai berikut:

5 6 000 ohm

Gelang 1 = 5 = Hijau

Gelang 2 = 6 = Biru

Gelang faktor pengali = 000 = 1000 = Orange

Sehingga kita dapatkan warna r 56k adalah Hijau Biru Orange

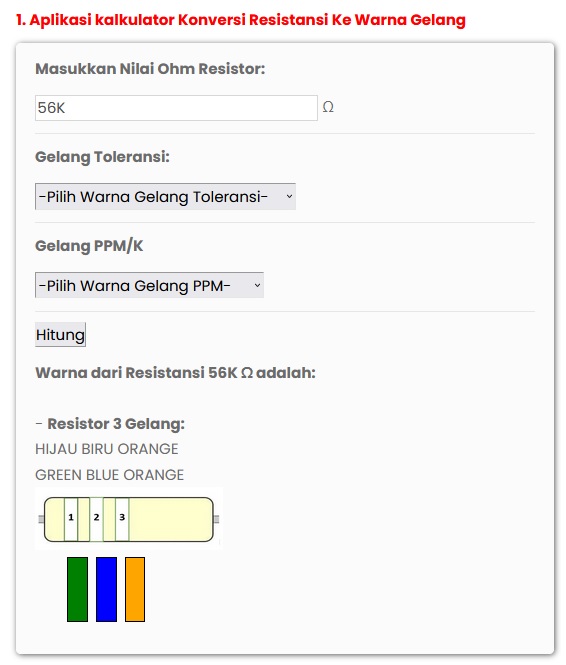

Kemudian akukan pengujian apakah warna resistor tersebut secara manual sudah benar hasilnya dengan menggunakan kalkulator resistor. Berikut gambar di bawah ini adalah hasil dari kalkulator resistor.

Adapun hasil konversi yang sudah dilakukan kalkulator resistor dengan warna resistor 56k ohm adalah Hijau Biru Orange. Sehingga dapat kita tarik kesimpulan bahwasanya kode warna resistor 56k yang kita cari telah sesuai dengan hasil kalkulator resistor yaitu warna Hijau Biru Orange

Demikianlah artikel Warna Resistor 33K 470K 1K2 47K dan 56K kami buat. Semoga artikel Warna Resistor 33K 470K 1K2 47K dan 56K mudah dimengerti dan diimplementasikan.
