Konversi Kode Warna Resistor 220k, 330k dan 10k Ohm

Terbit pada by

Pada artikel kali ini kita akan membahas konversi kode warna resistor. Seperti yang sudah dibahas sebelumnya bahwa nilai resistansi merupakan nilai hambatan dari sebuah resistor. Satuan Nilai resistansi dinyatakan dengan ohm. Beberapa jenis resistor, nilai resistansi resistor dikodekan dengan warna gelang yang terdapat pada resistor tersebut.

Resistor dengan kode warna gelang, terdapat 4 jumlah gelang yang bisa dicari kode warna warnanya. Adapun empat jumlah gelang warna tersebut adalah sebagai berikut:

1. Resistor dengan 3 Gelang warna

  • Gelang ke – 1
  • Gelang ke – 2
  • Faktor Pengali (Gelang ke -3)

2. Resistor dengan 4 Gelang warna

  • Gelang ke – 1
  • Gelang ke – 2
  • Faktor Pengali (Gelang ke – 3)
  • Gelang Toleransi (Gelang ke – 4)

3. Resistor dengan 5 Gelang warna

  • Gelang  1
  • Gelang  2
  • Gelang  3
  • Gelang Faktor Pengali (Gelang ke – 4)
  • Gelang Toleransi (Gelang ke – 5)

4. Resistor 6 Gelang

  • Gelang  1
  • Gelang  2
  • Gelang  3
  • Gelang Faktor Pengali (Gelang ke – 4)
  • Gelang Toleransi (Gelang ke – 5)
  • Gelang PPM/K (Gelang ke – 6)

Untuk menentukan kode warna dari sebuah resistor dari nilai resistansi, dibutuhkan tabel warna. Berikut tabel warna 3 gelang:

Tabel warna 3 gelang

Kode WarnaGelang 1Gelang 2Gelang 3

(Faktor Pengali)

HITAM00100 = 1
COKLAT11101 = 10
MERAH22102 = 100
ORANGE33103 = 1000
KUNING44104 = 10.000
HIJAU55105 = 100.000
BIRU66106 = 1.000.000
UNGU77107 = 10.000.000
ABU-ABU88108 = 100.000.000
PUTIH99109 = 1.000.000.000
EMAS––10-1 = 0,1
PERAK––10-2 = 0,01
TAK BERWARNA–––

Kode Warna Gelang Resistor 220K Ohm

Pertama, Kita akan mulai dengan menentukan warna resistor 220K. Bagaimana cara menentukan kode warna gelang warna resistor 220K ohm, ikutilah langkah-langkah di bawah ini:

  • Seperti langkah-langkah dari artikel sebelumnya, perhatikan pada nilai resistansi, apakah terdapat notasi (konstansta) K (Kilo) atau M (Mega). Kilo yang artinya dikali seribu (1000) sedang mega artinya dikali satu juta (1000.000). Misalnya jika ada notasi K pada nilai resistansi, ganti nilai K tersebut dengan koma kemudian kali dengan seribu
  • Pada nilai resistansi 220K yang akan dikonversi menjadi warna gelang terdapat notasi K. Diganti sehingga menjadi:

220K = 220, x 1000 = 220000 ohm

  • Setelah nilai resistansi tidak mengandung notasi K dan M, kemudian tentukan jumlah gelang yang akan ditentukan. Karena nilai resistansi adalah 220K tanpa nilai toleransi dan PPM, maka konversi yang digunakan adalah resistor dengan 3 gelang.
  • Karena yang dikonversi adalah 3 gelang maka ambil 3 digit yaitu dari 220000 maka warna gelang ke – 1 (2) dan warna gelang ke – 2 (2). Kemudian digit berikutnya (0000) sebagai faktor pengali

Gelang ke – 1 = 2

Gelang ke – 2 = 2

Gelang ke – 3 = 0000 = faktor pengali 10000

  • Kemudian lakukan konversi dengan menggunakan tabel gelang 3 warna mengubah angka tiap gelang menjadi warna, berikut konversinya:

Gelang ke -1 = 2 = Merah

Gelang ke -2 = 2 = Merah

Gelang ke -3 = 10000 = Kuning

  • Maka warna gelang dari hasil konversi nilai resistansi 220000 adalah MERAH MERAH KUNING

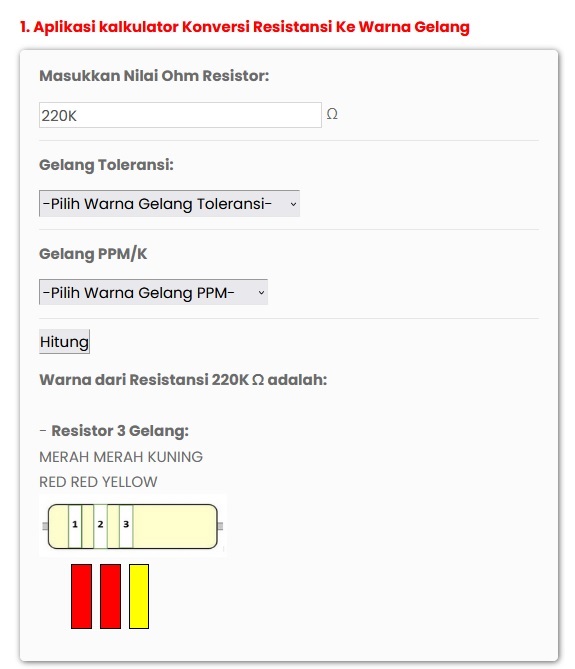

  • Jika ingin tahu apakah hasil yang didapatkan sudah benar, dapat memeriksanya dengan menggunakan kalkulator resistor yang kami berikan link di halaman ini. Berikut hasil dari kalkulator resistor tersebut:



  • Begitulah cara mengkonversi warna gelang resistor 220K ohm, adapun hasil yang didapatkan adalah MERAH MERAH KUNING

Warna Resistor 330K Ohm

Kedua, cara menentukan warna resistor 330K. Untuk mengkonversi nilai resistansi 330K ohm menjadi warna, ikutilah langkah-langkah sebagai berikut:

  • Konversi notasi (konstansta) K (Kilo) atau M (Mega) menjadi angka. Satuan Kilo dikali seribu (1000) sedangkan satuan mega dikali satu juta (1000.000). Berikut Konversinya

330K = 330, x 1000 = 330000 ohm

  • Setelah konstantanya hilang, kemudian tentukan jumlah gelang yang akan dihitung. Karena nilai resistansi tanpa toleransi dan tanpa PPM, maka perhitungan yang digunakan adalah perhitungan dengan 3 warna gelang (lihat ketentuan di atas).
  • Dari 3 gelang maka pembacaan nilai resistansi terdiri dari digit pertama, digit kedua dan digit ketiga, digit pertama dari (330000) warna gelang ke – 1 (3) dan warna gelang ke – 2 (3) dan digit berikutnya (0000) sebagai faktor pengali.

Gelang ke – 1 = 3

Gelang ke – 2 = 3

Gelang ke – 3 = 0000 = faktor pengali 10000

  • Berikutkonversinya:

Gelang ke -1 = 3 = ORANGE

Gelang ke -2 = 3 = ORANGE

Gelang ke -3 = 10000 = KUNING

  • Maka warna gelang hasil konversi 330000 ohm adalah ORANGE ORANGE KUNING

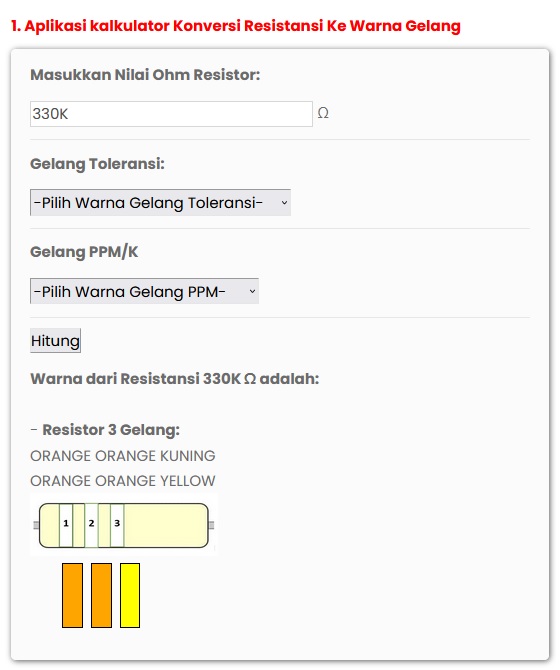

  • Gunakan kalkulator resistor online untuk mengeceknya. Berikut hasil dari kalkulasi kalkulator resistor tersebut:

  • Demikianlah konversi warna 330K ohm, jadi warna gelang resistor 330k ohm adalah ORANGE ORANGE KUNING.

Warna Gelang Resistor 10K Ohm

Bagaimana kah cara konversi warna resistor 10K. Untuk menentukan kode warna gelang resistor 10K ohm, berikut langkahnya:

  • Perhatikan notasi (konstansta) K (Kilo) atau M (Mega) pada resistansi 10K Ohm. Berikut konversinya

10K = 10, x 1000 = 10000 ohm

  • Gunakan konversi 3 gelang warna, karena yang nilai resistansi yang ditanyakan tanpa toleransi dan PPM
  • Dari nilai resistansi 10000 ohm, maka sebagai warna gelang ke – 1 (1) dan warna gelang ke – 2 (0). Setelah itu digit berikutnya (000) sebagai faktor pengali.

Gelang ke – 1 = 1

Gelang ke – 2 = 0

Gelang ke – 3 = 00 = faktor pengali 1000

  • Berikut konversi warnanya:

Gelang ke -1 = 1 = COKLAT

Gelang ke -2 = 0 = HITAM

Gelang ke -3 = 1000 = ORANGE

  • Maka warna hasil konversi dari resistansi 10000 ohm adalah COKLAT HITAM ORANGE

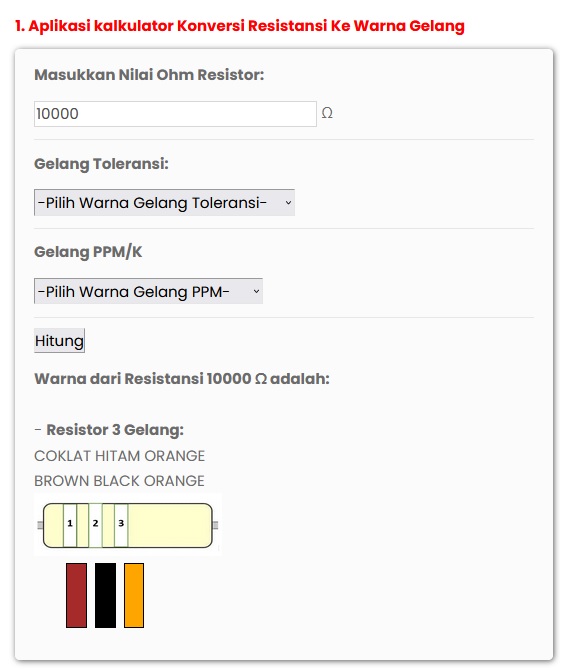

  • Lakukan pengecekan dengan kalkulator resistor online pada link yang diberikan. Berikut hasilnya:



  • Begitulah cara menentukan gelang resistor 10K ohm, jadi gelang resistor 10k ohm adalah COKLAT HITAM ORANGE. Atau bisa dikatakan begitulah konversi warna r 10k

Demikianlah artikel dengan judul konversi kode warna resistor 220k 330k dan 10k Ohm. Semoga anda mudah memahami konversi kode warna resistor  ini.
